Bidirektionale DC/DC-Wandler im Automobilbereich
Effizienzsteigerung durch HF-Litzen
Im Automobilsektor werden bidirektionale DC/DC-Wandler eingesetzt, um Energie effizient zwischen der Hochvolt-Batterie und den Nebenverbrauchern zu übertragen. Für moderne Fahrzeugarchitekturen ist eine kompakte Bauform mit hoher Leistung (z. B. 5 kW) und hoher Schaltfrequenz (200 kHz) geforderte Praxis, um Gewicht und Bauraum nachhaltig zu reduzieren.
Die Herausforderung
Der Betrieb bei hohen Schaltfrequenzen verstärkt AC-Verluste durch Skin- und Proximity-Effekte massiv. Dies erhöht die thermische Belastung und erschwert das EMV-Design. Zudem müssen automobile-spezifische Anforderungen wie extreme Vibrationen, Temperaturen von über 150 °C und dynamische thermische Zyklen zuverlässig erfüllt werden.

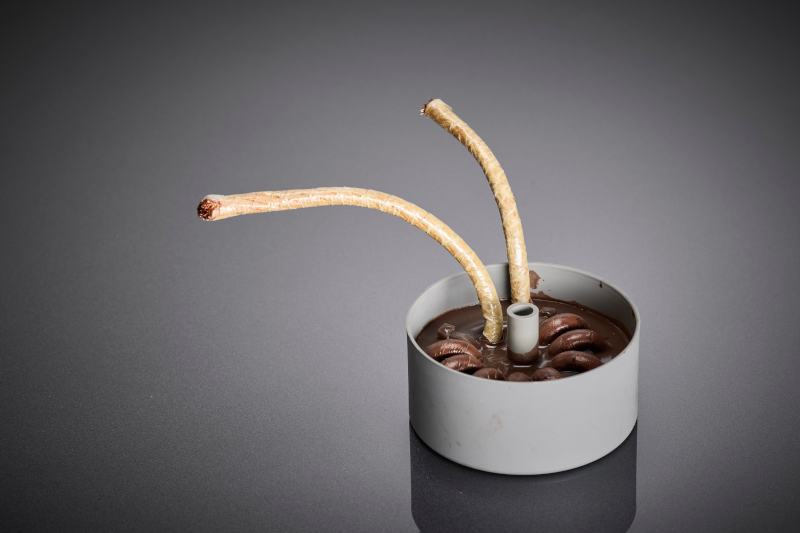

Die eingesetzte Potcore-Drossel bildet das zentrale HF-Bauteil im DC/DC-Wandler und zeigt exemplarisch die kompakte Bauweise, die durch den Einsatz hochfrequenzoptimierter RUPALIT® Safety Litzen ermöglicht wird.

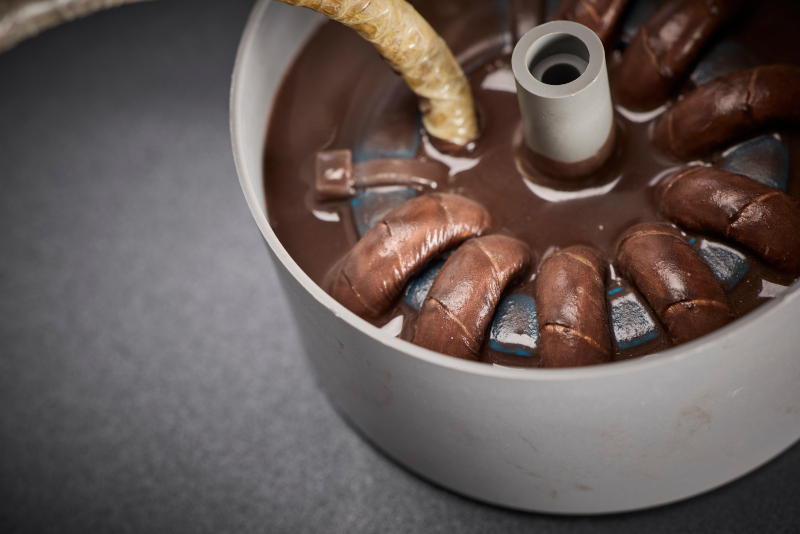

Die vergossene Wicklung mit HF-Litze ist auf automotive Anforderungen ausgelegt und sichert ein Isolations- und Schutzkonzept für hohe Schaltfrequenzen, thermische Stabilität und mechanische Belastbarkeit.
Unterstützung durch PACK LitzWire
PACK LitzWire entwickelte für diese Anwendung HF-Litzen mit hochfeinen Einzeldrähten (0,05 mm), die Skineffekte und Proximity-Effekte gezielt minimieren. Durch optimierte Aderzahlen und definierte Verseillagen wird eine gleichmäßige Stromverteilung und ein hoher Füllfaktor erreicht. Das Isolationssystem mit einer spezifischen dreifachen Folierung wurde exakt auf die thermischen, elektrischen und mechanischen Anforderungen im Fahrzeug abgestimmt, um gleichzeitig eine maximale Hochspannungsbeständigkeit zu gewährleisten.
Ergebnis
Dank der maßgeschneiderten HF-Litzen lassen sich kompakte, hocheffiziente und thermisch robuste DC/DC-Wandler realisieren. Der signifikant reduzierte AC-Widerstand führt zu einem höheren Wirkungsgrad und einer verbesserten thermischen Stabilität des Gesamtsystems unter realen automobilen Betriebsbedingungen.

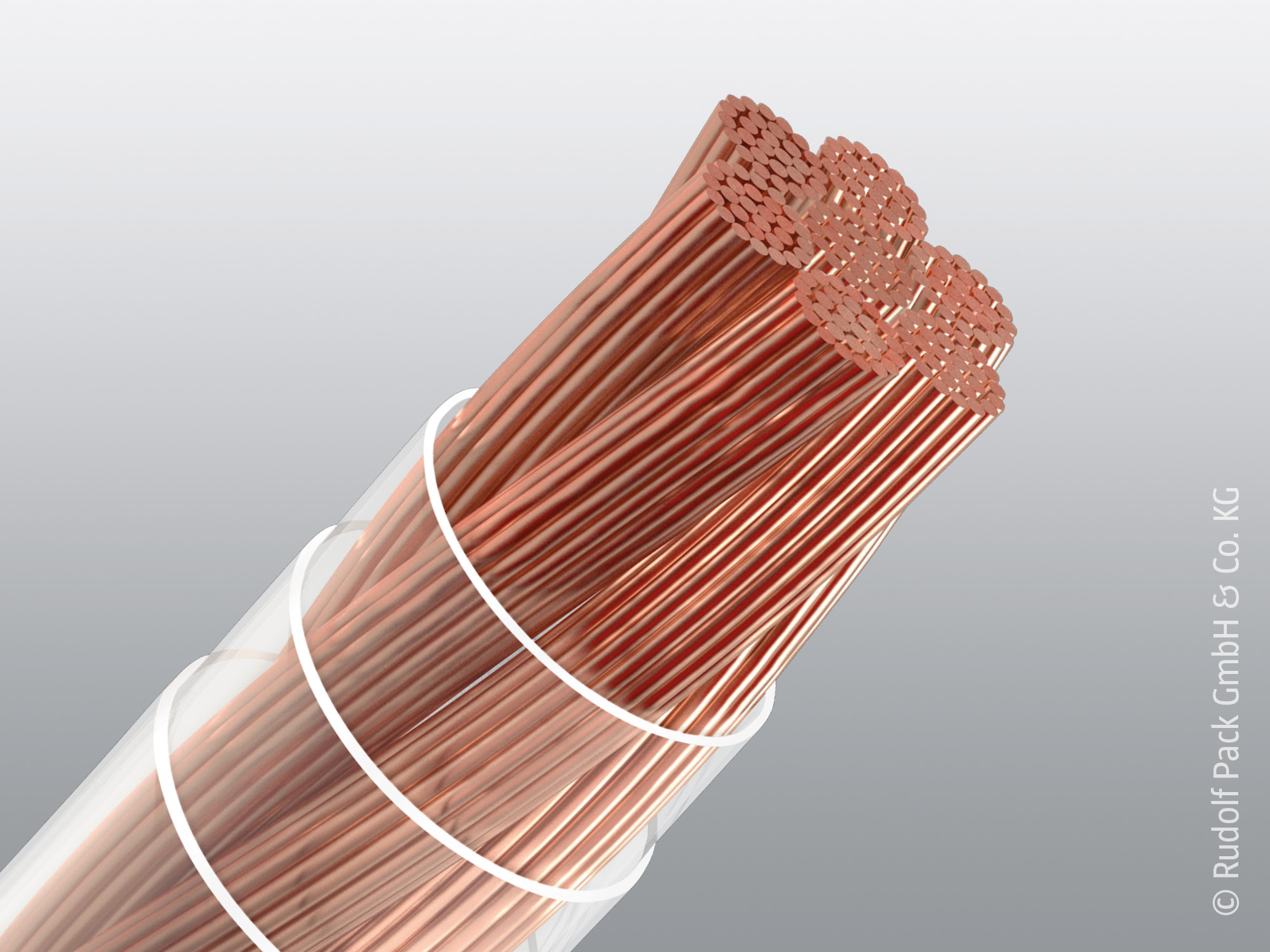

RUPALIT® Safety
Diese VDE-zertifizierte Struktur setzt neue Standards für Sicherheit in der Leistungselektronik. Erleben Sie signifikante Baugrößenreduktion und beschleunigte Wickelprozesse durch den Verzicht auf separate Lagenisolation.
