RUPATEX®

Verstärkte Isolation für maximale Sicherheit

Dreifach isolierter Feindraht für kompakte, effiziente Wicklungen.

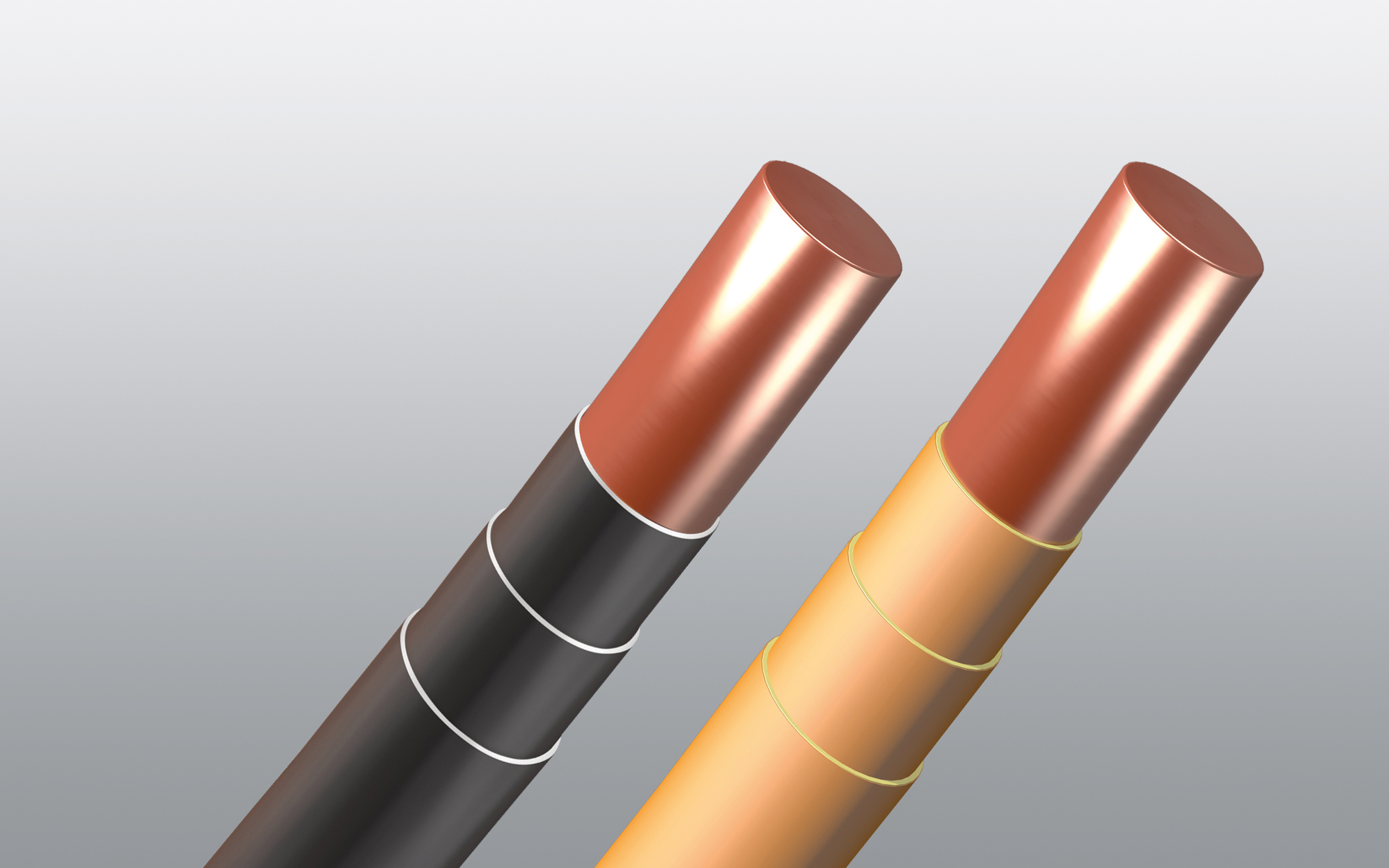

RUPATEX Runddraht mit unterschiedlicher Isolationsausführung im Vergleich

RUPATEX® kombiniert dreifache ETFE-Isolation mit einer stabilen Materialstruktur für zuverlässige, kompakte Wicklungen. Die verstärkte Isolation reduziert Arbeitsschritte und ermöglicht hocheffiziente Fertigungsprozesse. Dass unser konsequentes Qualitätsmanagement dabei höchste Sicherheits- und Standards garantiert, bestätigen die entsprechenden Zertifikate, die Sie direkt nebenstehend herunterladen können.

Zertifikate-Download

RUPATEX® class B

RUPATEX® Class B – dreifach-isolierter Kupferdraht. Mit einer integrierten Dreifach-Isolation ermöglicht dieser Draht den effizienten Bau von Sicherheitstransformatoren ohne zusätzliche Lagenisolation. Er erfüllt höchste Sicherheitsnormen bei gleichzeitig kompaktem Design und einfacher Verarbeitung.

Dreifach-Isolation integriert
Normenkonforme Sicherheit
Effizienter Trafobau

Jetzt anfragen

Kombiniert den Kupferleiter mit einer mehrlagigen verstärkten Isolation nach IEC 62368 (IEC 60950) / IEC 61558. Damit lassen sich Sicherheitstransformatoren, Schaltnetzteile und Medical-Designs in der Klasse B ohne zusätzliche Zwischenlagenisolation realisieren.

Vorteile im Überblick:

Erfüllung gängiger Normen
Verzicht auf zusätzliche Zwischenlagenisolation
Erheblich verkürzte Wicklungszeit und weniger Materialeinsatz.
Kompaktere und kosteneffizientes Transformator-Designs bei sicherer Einhaltung der Isolationsabstände.
Direktes Verzinnen ohne vorheriges Abisolieren
Integrierte Luft- und Kriechstrecken
Kleine Mengen lieferbar
Unterschiedliche Farben lieferbar

Kombiniert den Kupferleiter mit einer mehrlagigen verstärkten Isolation nach IEC 62368 (IEC 60950) / IEC 61558. Damit lassen sich Sicherheitstransformatoren, Schaltnetzteile und Medical-Designs in der Klasse B ohne zusätzliche Zwischenlagenisolation realisieren.

Vorteile im Überblick:

Erfüllung gängiger Normen
Verzicht auf zusätzliche Zwischenlagenisolation
Erheblich verkürzte Wicklungszeit und weniger Materialeinsatz.
Kompaktere und kosteneffizientes Transformator-Designs bei sicherer Einhaltung der Isolationsabstände.
Direktes Verzinnen ohne vorheriges Abisolieren
Integrierte Luft- und Kriechstrecken
Kleine Mengen lieferbar
Unterschiedliche Farben lieferbar

RUPATEX® class F

RUPATEX® Class F – dreifach-isolierter Kupferdraht. Diese Weiterentwicklung für höhere thermische Anforderungen ermöglicht sicherheitsrelevante Designs in Klasse F (TI 155 °C). Erzielen Sie höhere Leistungsdichten und Temperaturreserven in der Industrie- und Antriebstechnik bei gewohnter Verarbeitungsfreundlichkeit.

Klasse-F-Isolation
Höhere Leistungsdichte
Safety und Kompaktheit

Jetzt anfragen

Klasse F ist die Weiterentwicklung für höhere thermische Anforderungen. Auf Basis eines wärmebeständigeren Kupferlackdrahtes und eines modifizierten Triple-Insulation-Systems ermöglicht er sicherheitsrelevante Designs in Klasse F (typ. TI 155 °C). Dadurch lassen sich höhere Leistungsdichten und Temperaturreserven in Netzteilen, Industrie- und Antriebstechnik erzielen.

Vorteile im Überblick:

Höhere zulässige Wicklungstemperaturen im Vergleich zu Class-B-Systemen
Erfüllung gängiger Normen
Verzicht auf zusätzliche Zwischenlagenisolation
Erheblich verkürzte Wicklungszeit und weniger Materialeinsatz.
Kompaktere und kosteneffizientes Transformator-Design bei sicherer Einhaltung der Isolationsabstände
Direktes Verzinnen ohne vorheriges Abisolieren
Integrierte Luft- und Kriechstrecken
Kleine Mengen lieferbar
Unterschiedliche Farben lieferbar

Klasse F ist die Weiterentwicklung für höhere thermische Anforderungen. Auf Basis eines wärmebeständigeren Kupferlackdrahtes und eines modifizierten Triple-Insulation-Systems ermöglicht er sicherheitsrelevante Designs in Klasse F (typ. TI 155 °C). Dadurch lassen sich höhere Leistungsdichten und Temperaturreserven in Netzteilen, Industrie- und Antriebstechnik erzielen.

Vorteile im Überblick:

Höhere zulässige Wicklungstemperaturen im Vergleich zu Class-B-Systemen
Erfüllung gängiger Normen
Verzicht auf zusätzliche Zwischenlagenisolation
Erheblich verkürzte Wicklungszeit und weniger Materialeinsatz.
Kompaktere und kosteneffizientes Transformator-Design bei sicherer Einhaltung der Isolationsabstände
Direktes Verzinnen ohne vorheriges Abisolieren
Integrierte Luft- und Kriechstrecken
Kleine Mengen lieferbar
Unterschiedliche Farben lieferbar

RUPATEX® Litze

RUPATEX® - Extrudierte HF-Litzen: Maximale Belastbarkeit für anspruchsvolle Wickelgüter. Überall dort, wo Standard-Hochfrequenzlitzen an ihre mechanischen oder elektrischen Grenzen stoßen, bieten extrudierte Litzen die optimale Lösung.

Hohe Flexibilität
Mechanische Robustheit
Erhöhte elektrische Spannungsfestigkeit

Jetzt anfragen

Die Extrusion schützt das empfindliche Bündel aus Einzeldrähten vor äußeren Einflüssen und verbessert die technischen Parameter signifikant:

Erhöhte Spannungsfestigkeit: Der Mantel dient als zusätzliche, zuverlässige Barriere gegen elektrische Durchschläge. Es werden die Forderungen als 3-fach isolierte Litze mit verstärkter Isolation gem. den Normen
DIN EN 62368-1 (DIN EN 60950-1), DIN EN 60065, DIN EN 61558-1, DIN EN 61558-2-16, DIN EN 60601 erfüllt

Hinweis: Unsere Ummantelungen erreichen bereits bei einer Wandstärke von nur 0,1 mm (3 Schichten) eine Durchschlagspannung von 3 bis 4 kV.
Hohe Temperaturbeständigkeit: zugelassen für Klasse F (155°C)
Herausragende Flexibilität: Trotz der zusätzlichen Schicht bleiben die Leitungen extrem biegbar.
Mechanischer Schutz: Die Litze wird unempfindlicher gegenüber Abrieb und Druckbelastungen.
Chemische Beständigkeit: Unsere Materialien bieten Schutz gegen Öle, Fette und diverse chemische Substanzen.
Verarbeitbarkeit: Die extrudierte Schlauchmantel lässt sich sehr leicht entfernen, um die Litzendrähte anschließend kontaktieren zu können.
Zulassungen: UL- Zulassung E257248, VDE-Zulassung D254

Die Extrusion schützt das empfindliche Bündel aus Einzeldrähten vor äußeren Einflüssen und verbessert die technischen Parameter signifikant:

Erhöhte Spannungsfestigkeit: Der Mantel dient als zusätzliche, zuverlässige Barriere gegen elektrische Durchschläge. Es werden die Forderungen als 3-fach isolierte Litze mit verstärkter Isolation gem. den Normen
DIN EN 62368-1 (DIN EN 60950-1), DIN EN 60065, DIN EN 61558-1, DIN EN 61558-2-16, DIN EN 60601 erfüllt

Hinweis: Unsere Ummantelungen erreichen bereits bei einer Wandstärke von nur 0,1 mm (3 Schichten) eine Durchschlagspannung von 3 bis 4 kV.
Hohe Temperaturbeständigkeit: zugelassen für Klasse F (155°C)
Herausragende Flexibilität: Trotz der zusätzlichen Schicht bleiben die Leitungen extrem biegbar.
Mechanischer Schutz: Die Litze wird unempfindlicher gegenüber Abrieb und Druckbelastungen.
Chemische Beständigkeit: Unsere Materialien bieten Schutz gegen Öle, Fette und diverse chemische Substanzen.
Verarbeitbarkeit: Die extrudierte Schlauchmantel lässt sich sehr leicht entfernen, um die Litzendrähte anschließend kontaktieren zu können.
Zulassungen: UL- Zulassung E257248, VDE-Zulassung D254

Nahaufnahme von aufgewickeltem Kupferdraht auf einer Spule

Sofortlieferliste

Eine große Auswahl an HF-Litzen und Feindrähten sofort ab Lager verfügbar.

Sofort verfügbare Produkte

Kompakte Wicklungen, überzeugende Ergebnisse

Prozesssichere Wicklungen für Ringkerntransformatoren

Für enge Wickelradien und geschlossene Kerngeometrien in PV- und Windkraftanlagen bietet RUPATEX® eine robuste, gut führbare Drahtstruktur, die auch unter Zugbelastung formstabil bleibt.

Die dreifache ETFE-Isolation schützt zuverlässig vor Abrieb und Beschädigungen und unterstützt eine gleichmäßige, effiziente Verarbeitung im Wickelautomaten.

Zur Fallstudie

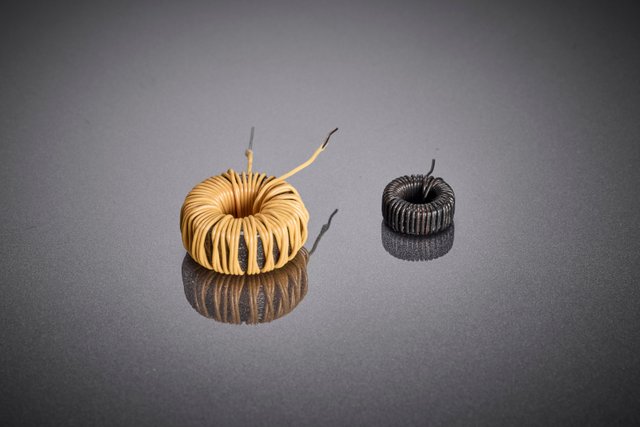

Ringkerntransformatoren unterschiedlicher Größe für Anwendungen in erneuerbaren Energiesystemen
