Maximale Effizienz bei jeder Frequenz

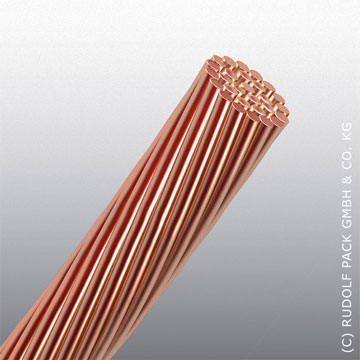

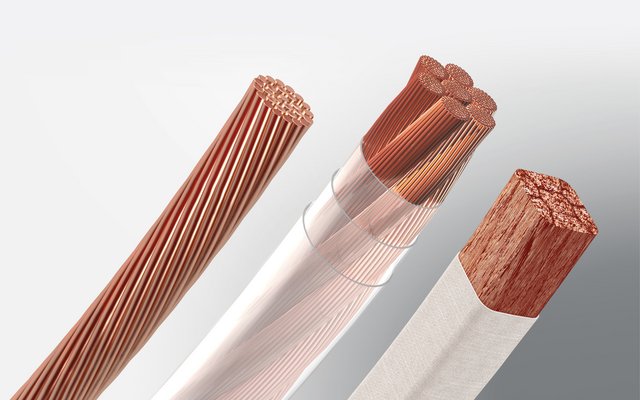

RUPALIT® ist der Klassiker unter den Hochfrequenzlitzen. Durch die optimale Verseilung von einzelnen bis mehreren tausend dünnen, lackisolierten Kupferdrähten wird die Oberfläche maximiert und Verlusteffekte minimiert. Das Resultat: signifikant reduzierte Wirbelstromverluste, geringere Wärmeerzeugung in anspruchsvollen Anwendungen und ein deutlich höherer Wirkungsgrad. RUPALIT-Litzen ermöglichen nicht nur Baugrößenreduktion, sondern garantieren auch die Zuverlässigkeit, die Ihre Komponenten langfristig erfordern. Mit Querschnitten bis zu mehreren hundert mm² und individueller Konfektionierbarkeit passen wir uns Ihren spezifischen Anforderungen an.

Vorteile im Überblick

• Höherer Gesamtwirkungsgrad des Bauteils durch geringere Verlustleistung
• Verbesserte Wärmeabfuhr in der Wicklung

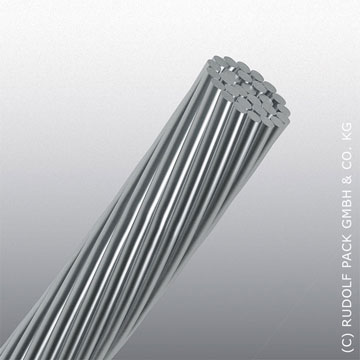

Unsere Aluminiumlitzen sind die optimale Lösung für Anwendungen, die eine zuverlässige elektrische Leitfähigkeit bei gleichzeitig minimalem Gewicht erfordern. Durch die Verwendung hochreiner Aluminiumdrähte und eine präzise Verseiltechnik gewährleisten wir konstante elektrische Eigenschaften, hohe Flexibilität und eine wirtschaftliche Alternative zu kupferbasierten Leitern. Mit individuellen Querschnitten und kundenspezifischen Ausführungen bieten unsere Litzen eine zuverlässige Basis für moderne elektrische Anwendungen.

Vorteile im Überblick:

• Deutliche Gewichtsreduzierung gegenüber Kupferleitern
• Gute elektrische Leitfähigkeit mit ca. 62 % IACS
• Sehr gute Umformbarkeit und Flexibilität
• Gute Korrosionsbeständigkeit
• Wirtschaftliche Lösung für elektrische Leiteranwendungen
• Kundenspezifische Litzenaufbauten und Querschnitte möglich

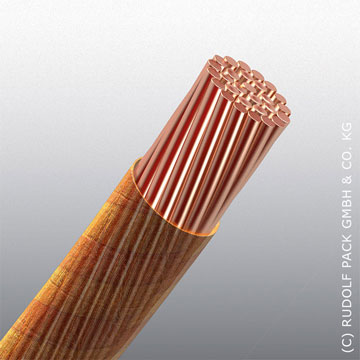

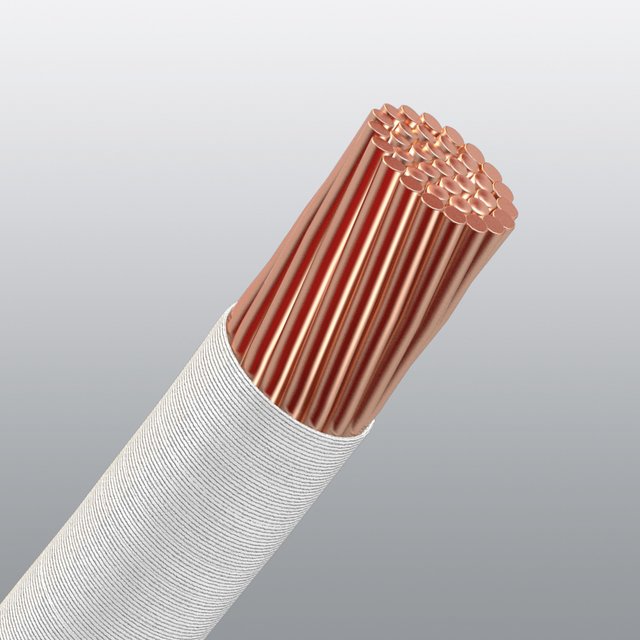

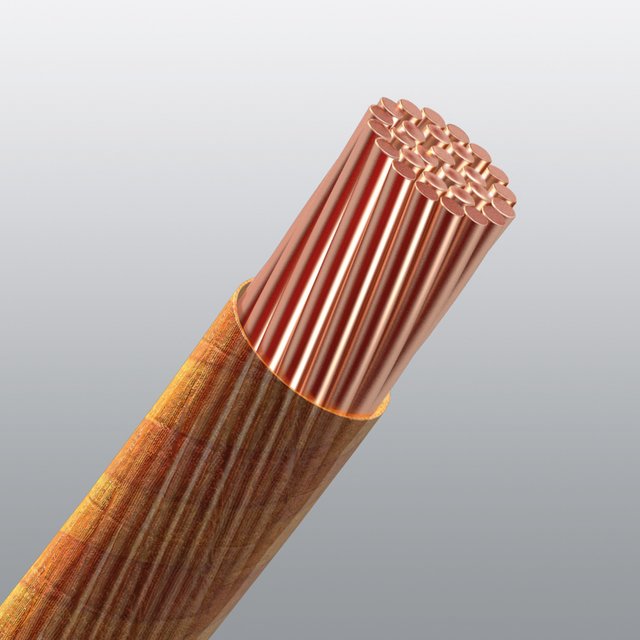

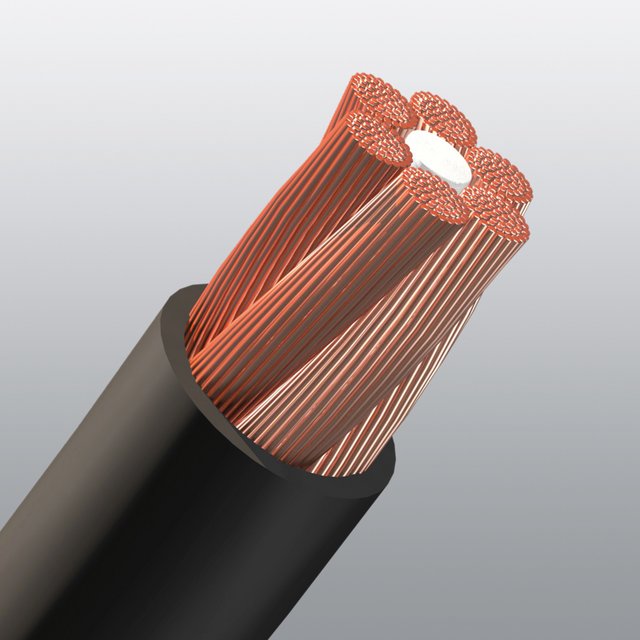

RUPALIT® Plus erweitert die bewährte RUPALIT-Technologie um speziell entwickelte Isolationsumhüllungen. Diese zusätzliche äußere Schutzschicht verbessert die dielektrische Festigkeit und ermöglicht eine erhöhte Durchschlagfestigkeit (KV) – ideal für anspruchsvolle Hochspannungsanwendungen und sicherheitskritische Systeme. Mit RUPALIT® Plus erhalten Sie die HF-Verlustoptimierung von RUPALIT kombiniert mit verstärktem elektrischem Schutz. RUPALIT® Plus wurde entwickelt für Ingenieure, die Kompromisse ausschließen möchten.

Vorteile im Überblick:

• Erhöhte Spannungsfestigkeit – bis zu 10× höher als Standard-RUPALIT®
• Verzicht auf zusätzliche Lagenisolierung (direkter Wicklungsaufbau) spart Materialkosten und Fertigungszeit
• Reduzierte EMV-Störanfälligkeit
• Längere Betriebsdauer in feuchter oder chemisch aggressiver Umgebung
• Permanente-Qualitätskontrolle der Isolierung während der Fertigung

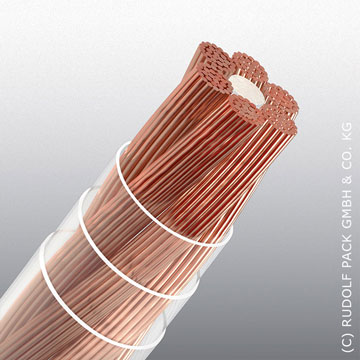

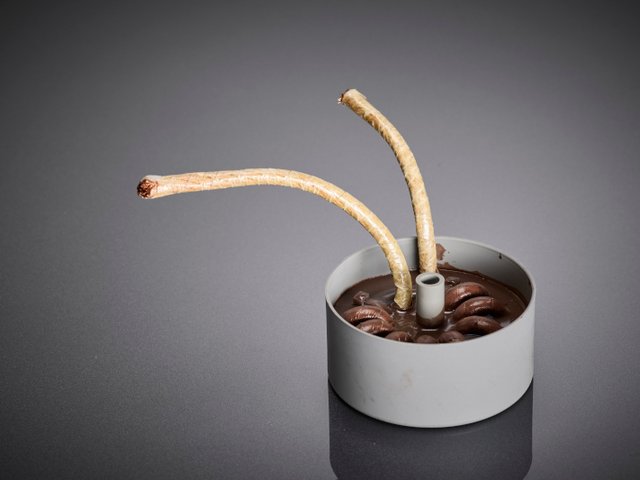

RUPALIT® Safety revolutioniert den Transformatoren- und Drosselaufbau durch eine durchdachte dreifach-isolierte Struktur. Die Hochfrequenzlitze ist mit einer verstärkten, versiegelten Folienisolation geschützt – ein innovatives Design, das Standards setzt. Durch diese Konstruktion benötigen Sie keine separate Lagenisolation und kein Vergießen. Das bedeutet: 50% Baugrößenreduktion, 65% Gewichtseinsparung und einen bis zu 70% schnelleren Wicklungsprozess. RUPALIT® Safety ist VDE-zertifiziert (IEC 60950) und liefert die Sicherheit für sicherheitskritische Anwendungen von der Medizintechnik bis zur Leistungselektronik.

Vorteile im Überblick:

• VDE zertifizierte Durchschlagfestigkeit bis 1000 Vrms (14140 Vpeak) – erfüllt die höchsten Sicherheitsnormen für Stromversorgungen in der Industrie und Medizin
• Verzicht auf Zwischenlagenisolation spart Fertigungszeit und Materialkosten
• Integrierte Luftstrecken und Kriechstrecken erfüllen Isolations- und Sicherheitsanforderungen
• Reduzierung der Größe von Transformatoren oder mehr Kupferfläche bei gleicher Bauteilgröße
• Reduzierung des Gewichts von Transformatoren
• Kein Tränken oder Verguß erforderlich – direkt einsatzbereit nach dem Wickeln
• Verfügbar auch als RUPATEX® Litze – mit reduziertem Außendurchmesser

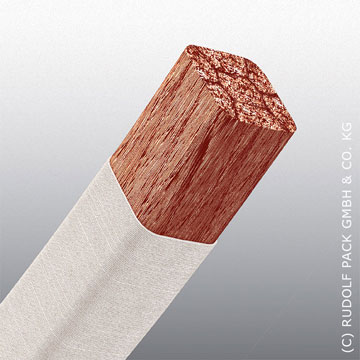

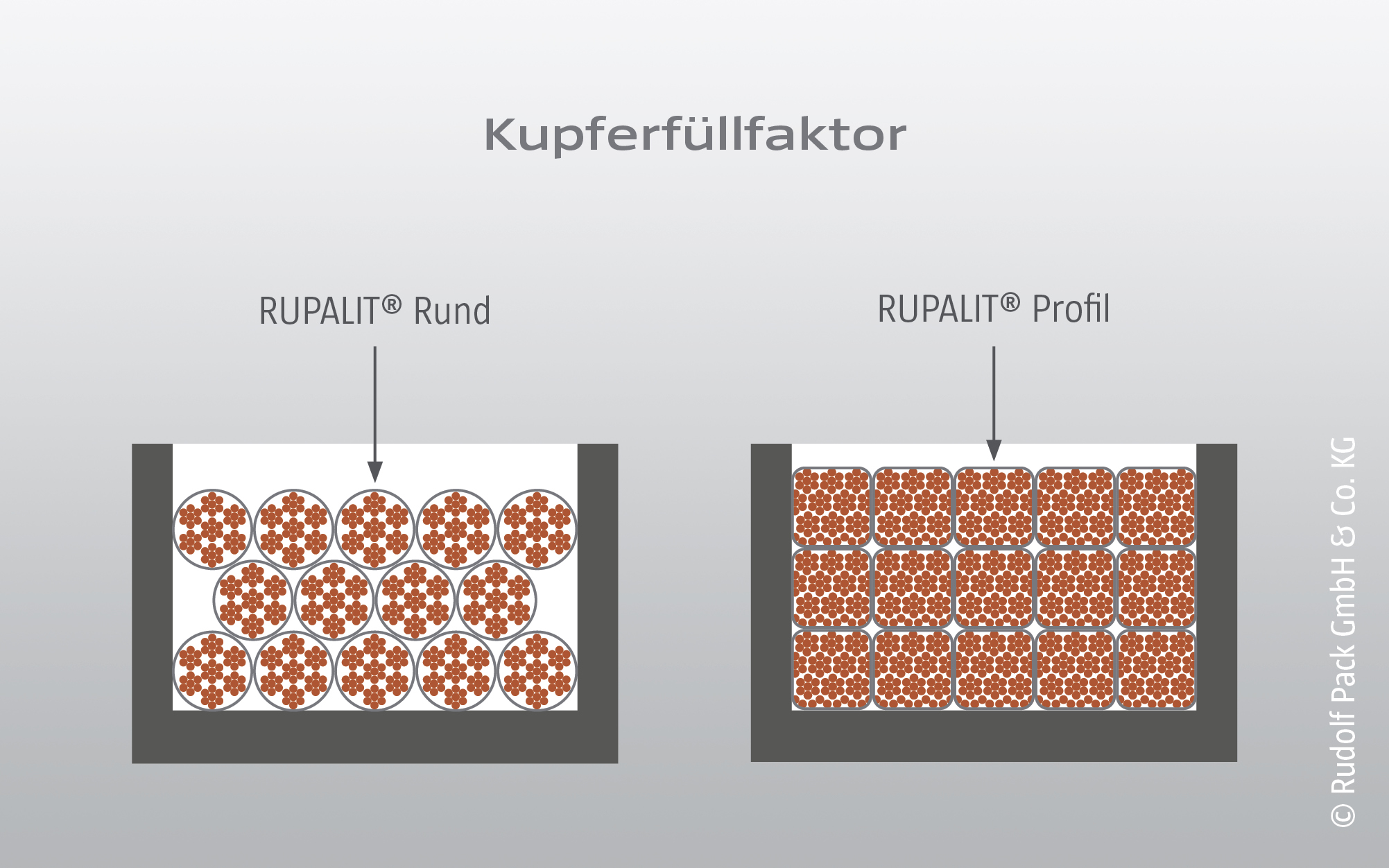

RUPALIT® Profil nutzt einen quadratischen oder rechteckigen Querschnitt statt der klassischen Rundform – entwickelt 1985 als bahnbrechende Kundenanforderung. Diese Geometrie hat einen einfachen, aber kraftvollen Effekt: Sie schöpft den verfügbaren Wickelraum optimal aus. Der Kupferfüllfaktor steigt, die Anzahl der Wicklungslagen sinkt, und die Leistungsdichte pro Bauteil nimmt messbar zu. RUPALIT® Profil ist die Wahl für Ingenieure, die jedes Prozent Bauvolumen maximieren möchten – ohne Kompromisse bei der elektrischen Leistung oder der HF-Effektivität.

Vorteile im Überblick:

• Reduzierung der Windungsanzahl bei identischem Kupferquerschnitt
• Maximale Raumausnutzung im Spulenquerschnitt – mehr Kupfer im gleichen Bauteilvolumen im Vergleich zu Runddraht/zur Rundlitze
• Reduzierung der Zwischenraumisolation – die kompakte Packung ermöglicht körperlose Wicklung, was Fertigungskosten spart
• Höherer Wirkungsgrad durch optimierte Kupferfüllung und damit reduzierte spezifische Verluste
• Verfügbar auch als RUPALIT® Safety Profil – für sicherheitskritische Anwendungen ohne Zusatzaufwand
• Vollautomatische Wicklung möglich – steigert die Reproduzierbarkeit und senkt die Stückkosten in der Serienfertigung

RUPALIT® Plus Profil ist die Antwort auf die Herausforderung, maximale Spannungsfestigkeit auf kleinstem Raum zu realisieren. Durch die Kombination einer präzisen äußeren Isolationsumhüllung mit einer quadratischen oder rechteckigen Profilgeometrie schöpfen wir den verfügbaren Wickelraum optimal aus. Die zusätzliche Isolierung verbessert die dielektrische Festigkeit signifikant (bis zu 10x höher als Standard-Litzen) und schützt zuverlässig vor Spannungsdurchschlägen.

Vorteile im Überblick:

• Reduzierung der Windungsanzahl durch verbesserte Raumausnutzung.
• Verzicht auf zusätzliche Lagenisolierung ermöglicht direkten Wicklungsaufbau.
• Höhere Leistungsdichte und verbesserte Wärmeabfuhr in der Wicklung.

RUPALIT® Safety Profil kombiniert die VDE-zertifizierte Sicherheit einer verstärkten dreifach-isolierten Struktur mit der extremen Packungsdichte einer profilierten Geometrie. Durch das quadratische oder rechteckige Profil wird jeder Millimeter des verfügbaren Wickelraums effizient genutzt, während die versiegelte Folienisolation höchste dielektrische Festigkeit (bis 1000 Vrms) garantiert.

Vorteile im Überblick:

• Baugrößenreduktion bis zu 50% bei gleichzeitig verbessertem Füllfaktor.
• Kein Tränken oder Vergießen erforderlich; direkt einsatzbereit nach dem Wickeln.
• Signifikante Gewichtsreduktion und beschleunigte Wickelprozesse (bis zu 70% schneller).

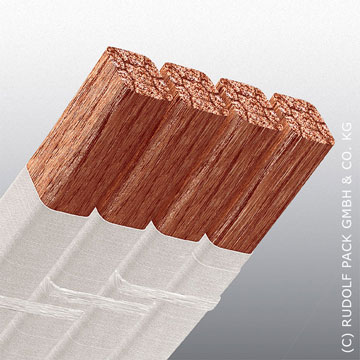

RUPALIT® Planar ist die Lösung für Hochstrom- und Hochleistungsanwendungen, bei denen konventionelle Rundlitzen an ihre Grenzen stoßen. Mehrere RUPALIT-Litzen werden parallel angeordnet – nicht übereinander gewickelt, sondern auf gleicher Ebene nebeneinander verteilt. Diese elegante Geometrie minimiert Streuinduktivitäten, reduziert Hot Spots durch gleichmäßige Stromverteilung und ermöglicht feldkompensierte Wicklungen. Mit Querschnitten bis 150 mm² ist RUPALIT® Planar speziell für Transformatoren mit hohem Ausgangsstrom, Induktionsheizungen und Gleichrichter-Drosseln konzipiert. Auch ohne Isolation erhältlich, je nach Anforderung.

Vorteile im Überblick:

• Drastische Reduktion von Streuinduktivitäten – die parallele Anordnung ermöglicht feldkompensierte Wicklungen, die Störstrahlung und parasitäre Effekte minimieren
• Hohe Stromtragfähigkeit bei minimalem Außendurchmesser – ideal für Hochstromanwendungen bis in den kW-Bereich
• Reduzierte Fertigungskomplexität bei mehradrigen Transformatoren – Planar-Wicklung ist einfacher und reproduzierbarer als mehrlagige Wicklungen
