Schnelle Prototypenentwicklung für Consumer-Electronics im Auto
Induktives Laden (In-Cabin / Qi2)
Im Rahmen eines gemeinsamen Entwicklungsprojekts unterstützte PACK LitzWire einen Kunden bei der Umsetzung von Spulen für Qi2-fähige In-Cabin-Ladepads. Mit Einführung von Qi2 bzw. Qi2.2 stiegen die Anforderungen an die Ladeleistung auf bis zu 25 Watt, wobei die Module in äußerst kompakte Fahrzeugkonsolen integriert werden mussten. Gleichzeitig durfte die Wärmeentwicklung im Endgerät nicht zu einer Leistungsreduktion führen, da moderne Smartphones bei Übertemperatur automatisch drosseln.
Die Herausforderung
Der stark begrenzte Bauraum im Interieur traf auf eine erhöhte Leistungsdichte und anspruchsvolle elektromagnetische Randbedingungen.
- Thermisches Management: Die Wärmeabfuhr war kritisch, da überhöhte Temperaturen unmittelbar zu einer Reduktion der Ladeleistung führen.
- Fertigung / Mechanik: Die Litzen mussten kleine Biegeradien und komplexe Spulengeometrien ermöglichen, ohne die Isolation der sehr feinen Einzeldrähte zu beschädigen.
- Elektromagnetik: Parasitische Induktivitäten und Streufelder mussten gering gehalten werden, um einen hohen Kopplungswirkungsgrad im Qi2-System sicherzustellen.

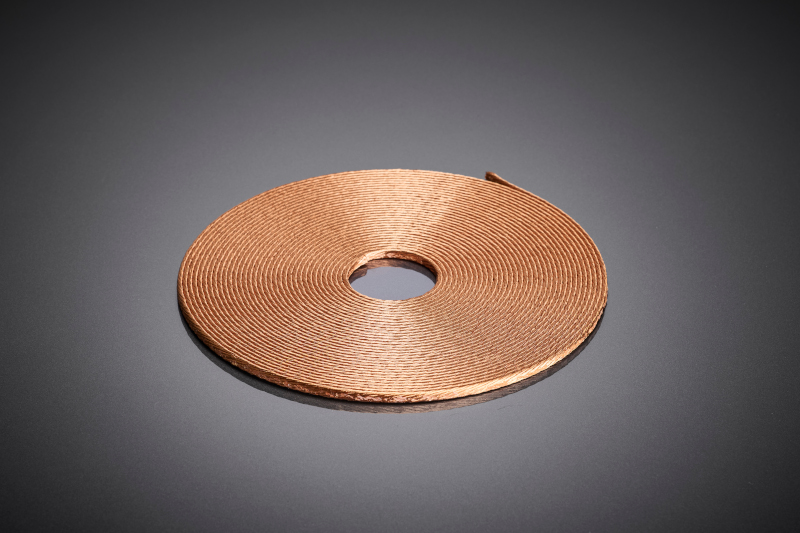

Die flach aufgebaute Spule mit RUPALIT® Profil-Litze bildet die Grundlage für kompakte Qi2-In-Cabin-Ladepads und unterstützt eine effiziente Energieübertragung bei begrenztem Bauraum und erhöhter Leistungsdichte.

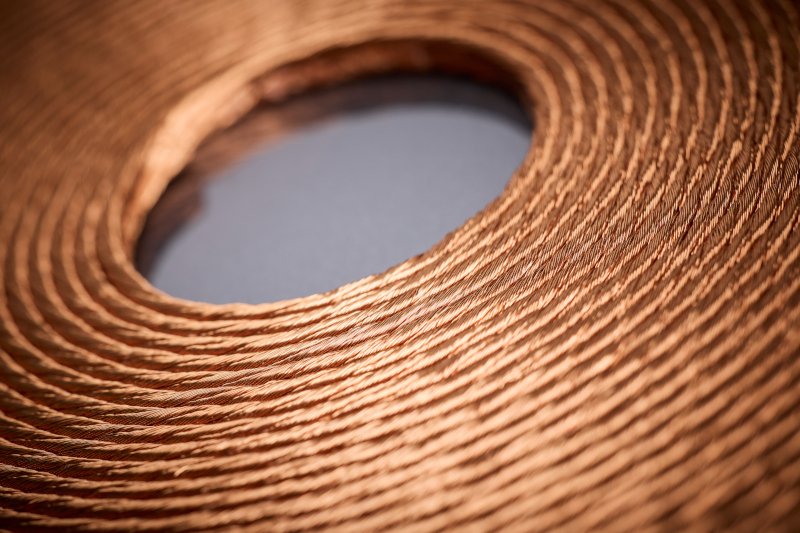

Die fein strukturierte HF-Litze ermöglicht enge Biegeradien und stabile Wicklungsgeometrien und trägt dazu bei, thermische Belastungen und elektromagnetische Verluste in Qi2-Ladesystemen gezielt zu reduzieren.
Unterstützung durch PACK LitzWire
PACK LitzWire arbeitete eng mit den Entwicklungsingenieuren des Kunden zusammen und stellte gezielt Projekt- und Prototyping-Support bereit.
- Muster-Service: Innerhalb kurzer Zeit wurden Kleinmengen verschiedener HF-Litzenkonstruktionen bereitgestellt, sodass reale Vergleichsmessungen im EMV- und Thermik-Labor des Kunden möglich waren.
- Design-Iteration: Gemeinsam wurden Parameter wie Einzeldrahtdurchmesser, Aderanzahl, Verseillage und Isolationsstärken variiert, um den optimalen Kompromiss zwischen Bauraum, mechanischer Flexibilität und elektrischer Performance zu finden.
- Materialauswahl: PACK LitzWire empfahl geeignete Lacktypen (Polyurethan, selbstklebende Drähte) zur Herstellung kompakter, freitragender Backlack-Spulen, die den Fertigungsprozess vereinfachten und die geometrische Stabilität der Wicklungen verbesserten.
Ergebnis
Durch die schnelle Bereitstellung von Mustern und die enge Entwicklungszusammenarbeit konnte der Kunde mehrere Spulendesigns vergleichen und schließlich eine Lösung validieren, die trotz des sehr begrenzten Bauraums die volle Qi2-Ladeleistung von 25 Watt stabil erreichte, ohne die thermischen Grenzwerte des Smartphones oder der Fahrzeugumgebung zu überschreiten.
RUPALIT® Profil

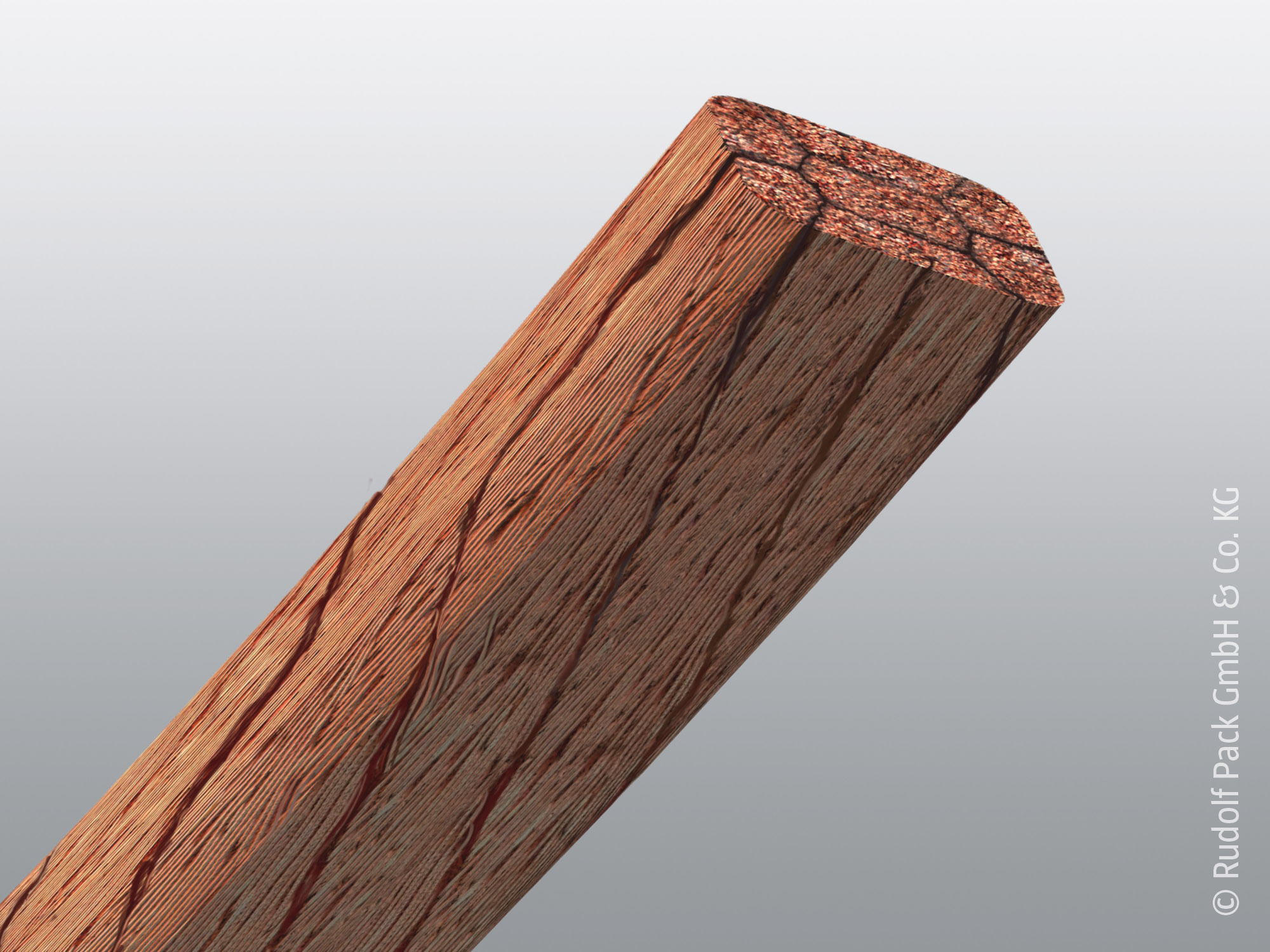

RUPALIT mit Profilierung. Nutzen Sie quadratische oder rechteckige Querschnitte, um Ihren Wickelraum optimal auszuschöpfen und die Leistungsdichte messbar zu steigern. RUPALIT® Profil ist die erste Wahl für Ingenieure, die jedes Prozent Bauvolumen ohne Verluste maximieren wollen.
Rutherm®

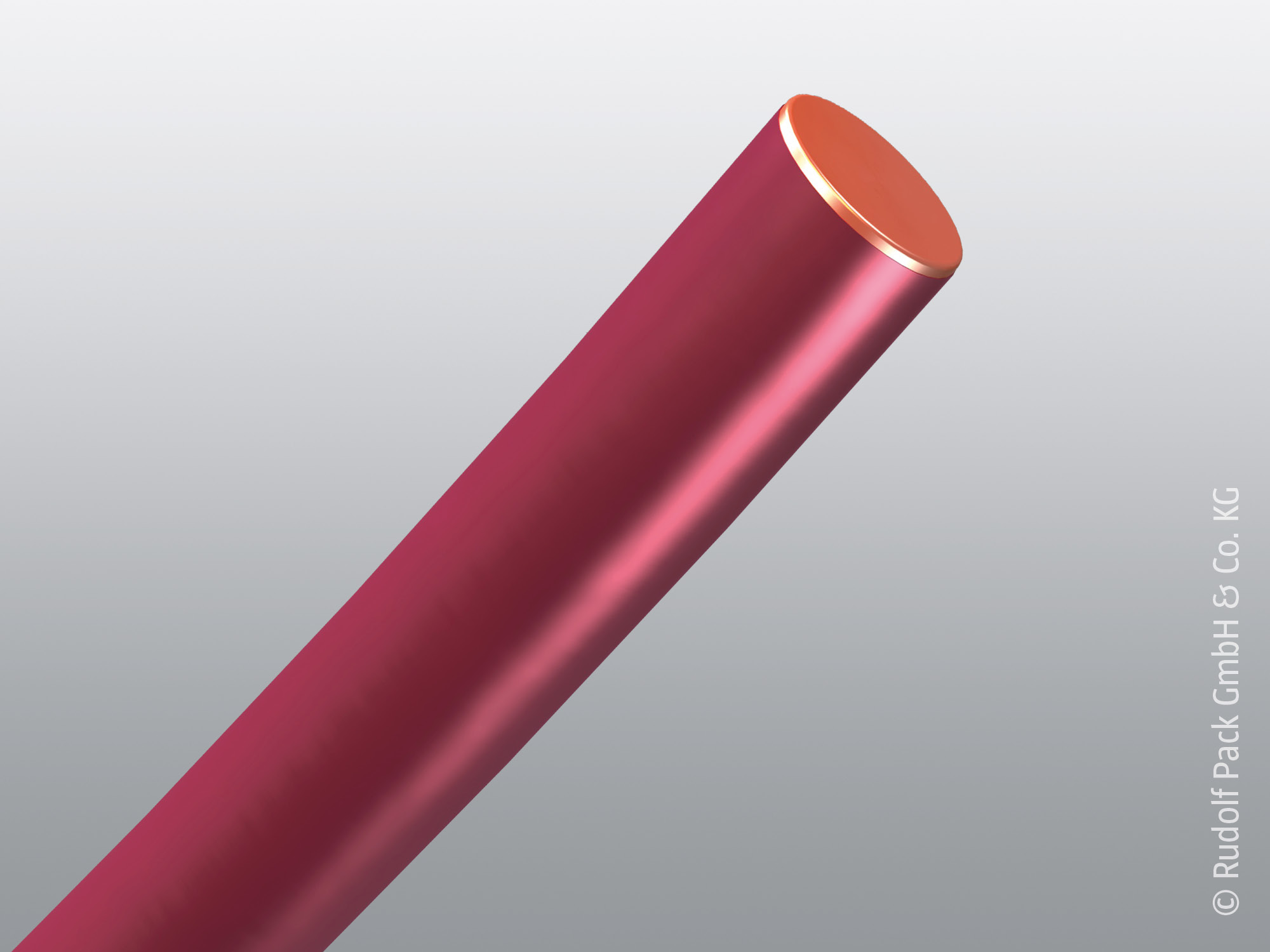

Kombinieren Sie elektrische Funktion mit mechanischer Fixierung, um kompakte Wicklungen ohne zusätzlichen Kunstharzverguss zu realisieren. RUTHERM® stabilisiert Ihre Kleinspulen und Sensoren dauerhaft und sauber für höchste Präzision.
