Die Schnittstelle der Effizienz: HF-Litzen prozesssicher kontaktieren
In der modernen Leistungselektronik entscheiden oft Nuancen über den Wirkungsgrad Ihres passiven Bauelements. Besonders die Kontaktierung von Hochfrequenzlitzen stellt Entwickler vor eine komplexe Aufgabe, da jeder einzelne, lackisolierte Draht sicher elektrisch angebunden werden muss. Eine mangelhafte Verbindung führt unweigerlich zu erhöhten Übergangswiderständen und thermischen Hotspots im System.
Bei PACK LitzWire wissen wir, dass die Qualität Ihrer Anwendung maßgeblich von der physikalischen Schnittstelle zwischen Litze und Anschlusselement abhängt. Ob Verzinnung, Heißcrimpen oder innovative Schweißverfahren – die Wahl des Prozesses beeinflusst die langfristige Reproduzierbarkeit Ihrer Serie. Wir begleiten Ihre Projekte als inhabergeführter Spezialist von der ersten Auslegung bis zur fertigungstechnischen Umsetzung. Dabei betrachten wir nicht nur den Litzenaufbau, sondern die Integrität des gesamten Strompfades. Entdecken Sie bewährte Methoden und eine wegweisende neue Technologie zur Verlustminimierung. Wir zeigen Ihnen, wie Sie technische Barrieren in messbare Performance-Vorteile übersetzen.
Die Herausforderung
Die technische Komplexität einer HF-Litze offenbart sich in ihrem Inneren: Eine Vielzahl feinster, isolierter Einzeldrähte muss für eine optimale Stromverteilung zeitgleich und vollständig kontaktiert werden. Bleiben einzelne Drähte isoliert, steigt die Stromdichte in den verbleibenden Querschnitten, was die kalkulierte Verlustleistung negativ beeinflusst. Klassische Verfahren wie die Verzinnung im Lötbad stoßen hier oft an ihre Grenzen, insbesondere bei hochtemperaturfesten Lackisolationen.
Für die industrielle Konfektionierung haben sich mechanisch-thermische Verfahren wie das Heißcrimpen als zuverlässiger Standard etabliert. Hierbei wird die Isolation durch gezielten Energieeintrag und gleichzeitige Verpressung im Anschlusselement durchbrochen, um einen stabilen Stoffschluss zu erzeugen. Diese Methode bietet eine hohe Reproduzierbarkeit, erfordert jedoch eine präzise Abstimmung von Werkzeuggeometrie und Prozessparametern auf den jeweiligen Litzenaufbau.

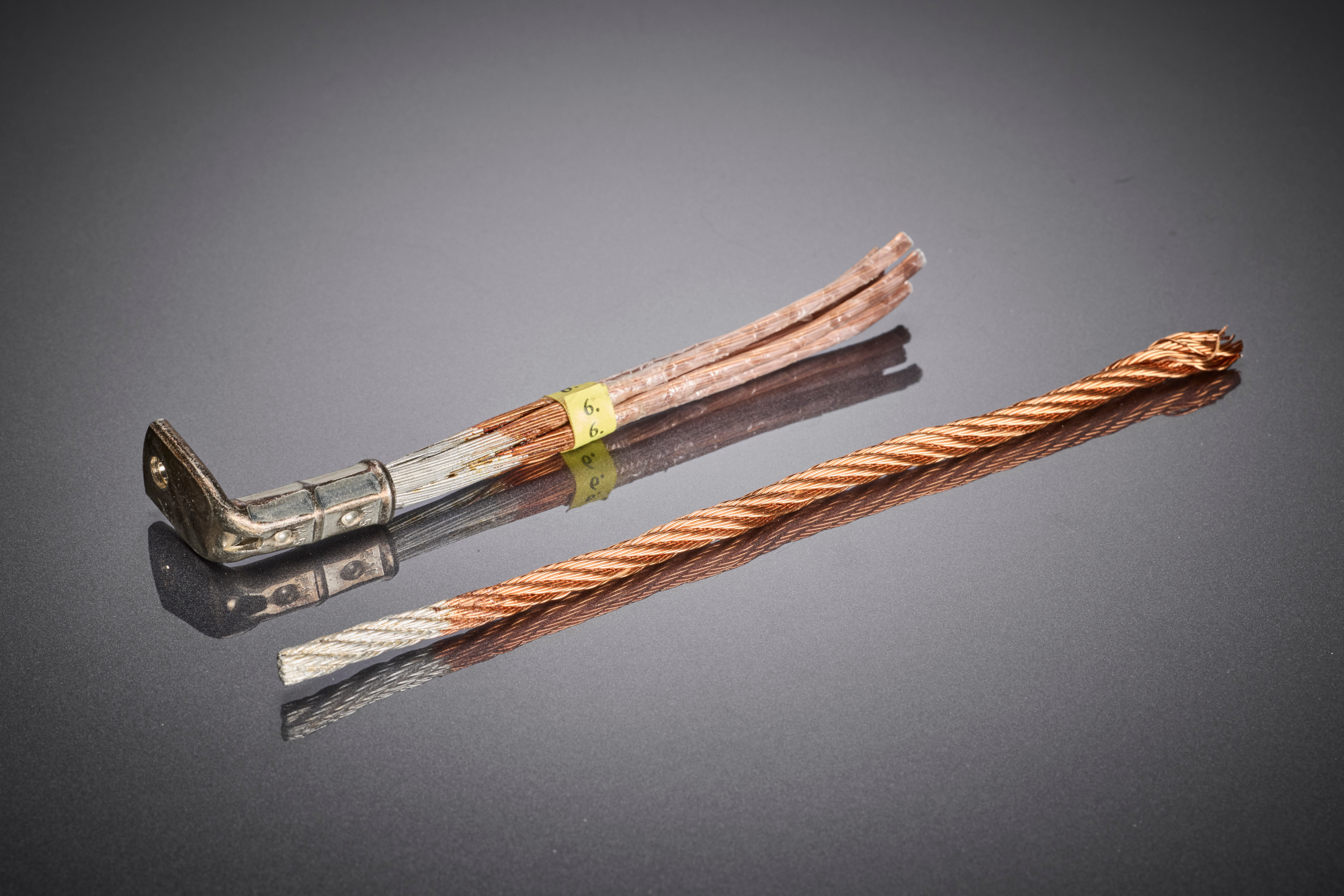

Vergleich unterschiedlicher Kontaktierungsausführungen einer RUPALIT HF-Litze – vom freigelegten Litzenquerschnitt bis zur integrierten Anschlusslösung. Die präzise Verarbeitung aller Einzeldrähte bildet die Grundlage für eine verlustarme und dauerhaft stabile elektrische Verbindung.

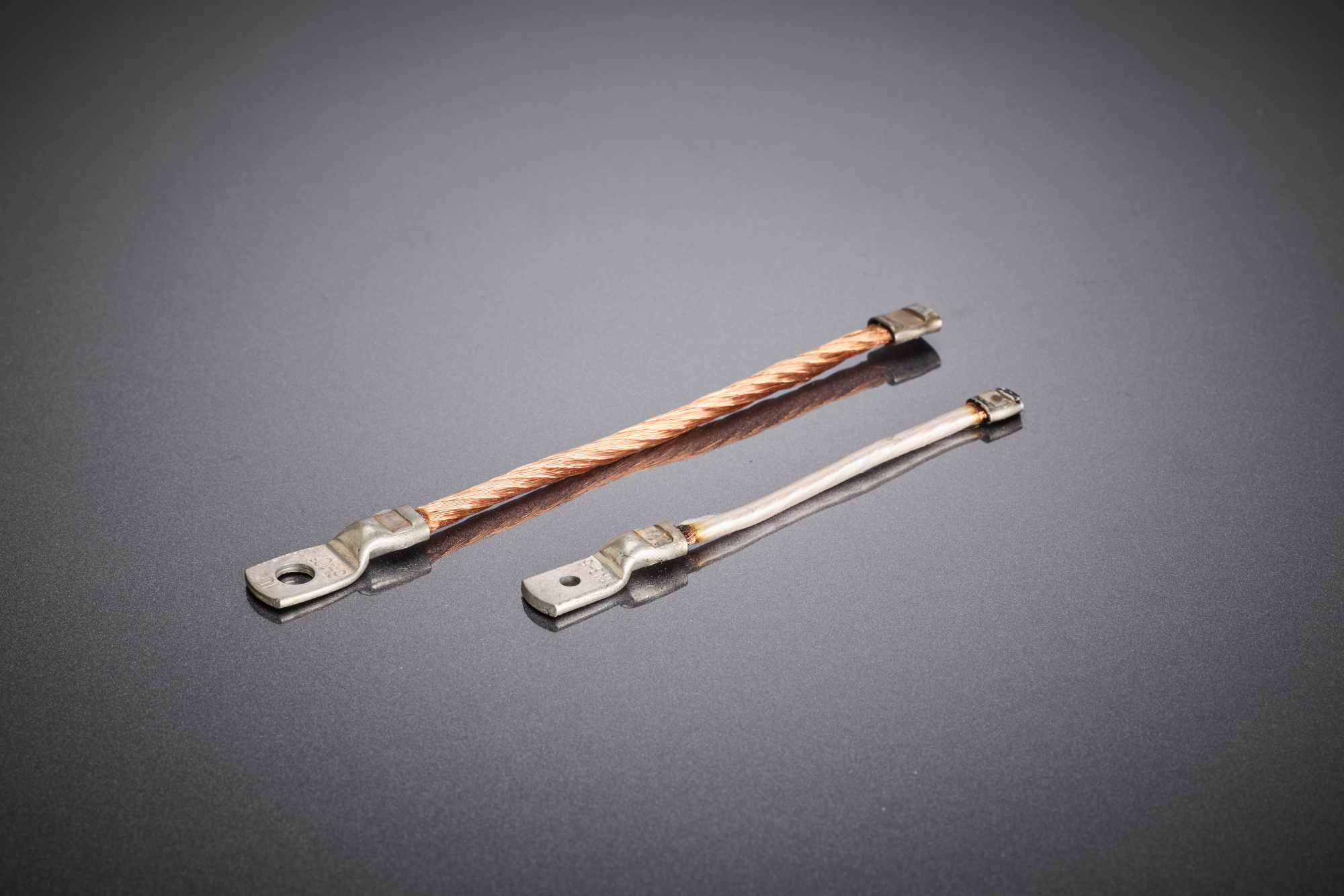

Gegenüberstellung konfektionierter HF-Litzen für unterschiedliche Strombereiche – von flexiblen Hochstromausführungen bis hin zu kompakteren Varianten. Die angepasste Verbindungstechnik stellt über den gesamten Querschnitt eine homogene, belastbare und verlustarme Kontaktierung sicher.

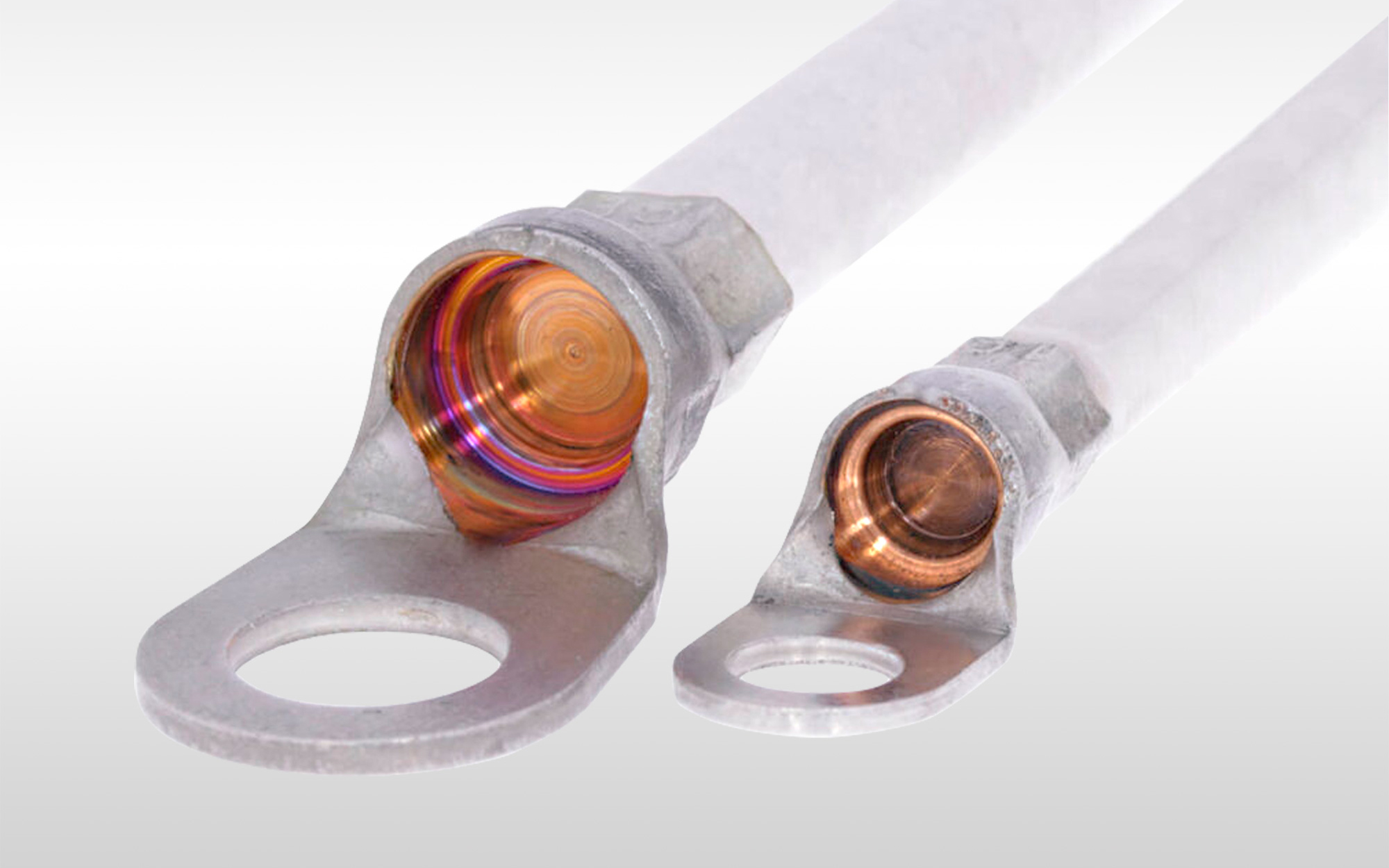

Bei der Reibschweißtechnik werden keine Hilfsfügestoffe wie Zinn benötigt. Folien oder Garne müssen vorher nicht entfernt werden.
Lösungsstrategie
Wo konventionelle Methoden an physikalische Grenzen stoßen, eröffnet die Reibschweißtechnik völlig neue Potenziale für die Leistungselektronik. Diese spezialisierte Technik ermöglicht eine molekulare Verbindung zwischen den Kupferdrähten und dem Terminal, die bisher unerreichte Übergangswiderstände realisiert. Ohne den Einsatz von Zusatzstoffen entstehen Kontaktstellen, die selbst unter extremen Bedingungen eine maximale Langlebigkeit garantieren. Wir präsentieren diese Lösung als Ergebnis konsequenter Innovationskraft – Details zu diesem wegweisenden Verfahren erläutern wir Ihnen gerne im persönlichen Dialog. Erleben Sie, wie wir die Grenzen der Verbindungstechnik verschieben, um Ihre Bauelemente noch effizienter zu gestalten.
