Bauraumoptimierte HF-Litzen für induktive Näherungsschalter
Maximierung des Q-Faktors
PACK LitzWire entwickelte für einen Sensorhersteller eine geometrisch optimierte HF-Litze, die trotz begrenzten Bauraums den Kupferfüllfaktor maximiert. Durch gezielte Reduktion der Isolationsschichten konnte der Gütefaktor (Q) des Schwingkreises signifikant erhöht werden, was leistungsstärkere Sensoren bei gleicher oder verringerter Baugröße ermöglichte.
Die Anwendung
Induktive Näherungsschalter arbeiten berührungslos und basieren auf einem elektromagnetischen Schwingkreis, bestehend aus einer Spule und einer Kapazität. Die Qualität dieses Systems wird maßgeblich durch den Gütefaktor (Q-Faktor) bestimmt. Die Spule erzeugt ein elektromagnetisches Feld, das den aktiven Erfassungsbereich des Sensors bildet.
Tritt ein elektrisch leitfähiges Objekt (Dämpfungsmaterial) in dieses Feld ein, entstehen Wirbelstromverluste. Diese entziehen dem Schwingkreis Energie, wodurch sich die Schwingungsamplitude verringert und der Q-Faktor ändert. Die Auswerteelektronik erkennt diese Änderung und löst den Schaltvorgang aus.
Die Herausforderung
Die Trendentwicklung in der Sensorik geht zu immer kompakteren Bauformen bei gleichbleibender oder gesteigerter Schaltabstands-Leistung. Für die Spule bedeutet dies:
- Begrenztes Wickelfenster: Der physikalisch verfügbare Raum für die Wicklung wird immer kleiner.
- Gütefaktor (Q): Um eine hohe Empfindlichkeit und Reichweite zu erzielen, muss der Ohmsche Widerstand der Spule minimiert und die Güte maximiert werden.
- Konfliktziel: Standard-Litzen besitzen oft ein Verhältnis von Kupfer zu Isolation (Lack und Umspinnung), das bei sehr kleinen Bauteilen ungünstig ist. Zu viel Isolationsmaterial „verschwendet" wertvollen Platz im Wickelfenster, der für stromführendes Kupfer benötigt würde, um den Q-Faktor zu halten.

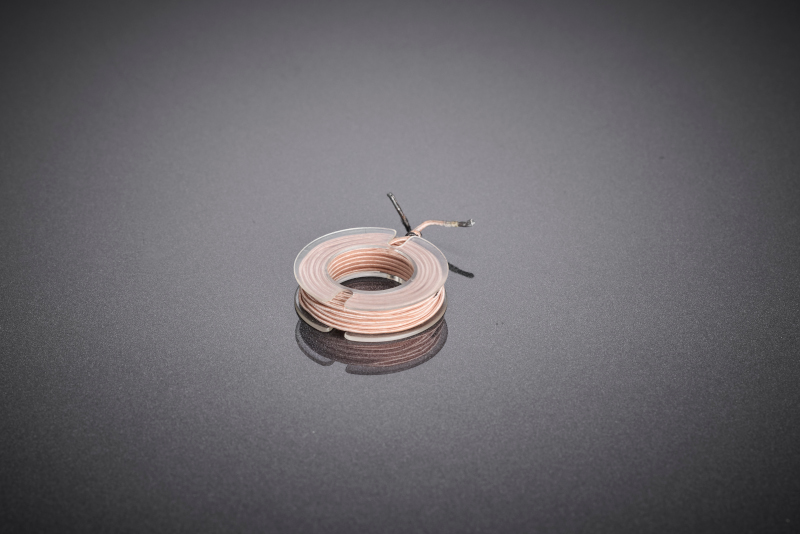

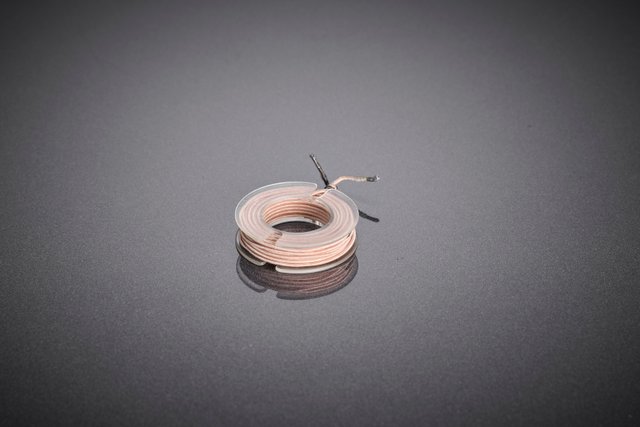

Kompakte Ringkernspule aus feiner Kupferlitze für den Einsatz in induktiven Näherungsschaltern. Die präzise Wicklung ermöglicht zuverlässige Detektion, hohe Wiederholgenauigkeit und stabile elektrische Eigenschaften bei begrenztem Bauraum.
Unterstützung durch PACK LitzWire
Um diesen Zielkonflikt zu lösen, analysierte PACK LitzWire gemeinsam mit dem Kunden das Verhältnis von Isolationsaufbau zu Kupferquerschnitt. Die Lösung lag in einer maßgeschneiderten Litzenkonstruktion, die den Außendurchmesser auf das absolute Minimum reduzierte:
- Reduzierter Lackauftrag: Statt Standard-Lackdrähten wurden Einzeldrähte mit einer optimierten, dünneren Lackschicht gewählt, die dennoch die notwendige interne Isolation gegen die auftretenden Spannungen gewährleistete.
- Angepasste Seidenisolierung: Die Textilumspinnung (Seide/Nylon), die für die mechanische Stabilität und Backlack-Verarbeitbarkeit notwendig ist, wurde in ihrer Stärke und Art so angepasst, dass sie weniger Volumen beansprucht.
- Litzendesign: Durch die präzise Abstimmung dieser Parameter konnte der Außendurchmesser der Gesamtlitze verringert werden, ohne die Anzahl der Einzeldrähte oder deren Querschnitt zu reduzieren.
Ergebnis
Die von PACK LitzWire entwickelte Sonderlitze ermöglichte eine signifikante Erhöhung des Kupferfüllfaktors im vorgegebenen Wickelfenster.
- Leistungssteigerung: Durch den höheren Kupferanteil stieg der Q-Faktor der Spule, was die Empfindlichkeit und Reichweite des Sensors verbesserte.
- Miniaturisierung: Der Kunde konnte die geforderte Leistung in einer kleineren Bauteilgröße realisieren, da das Wickelfenster effizienter genutzt wurde.
- Prozesssicherheit: Trotz der dünneren Isolation blieb die Litze mechanisch robust genug für die automatisierten Wickelprozesse.

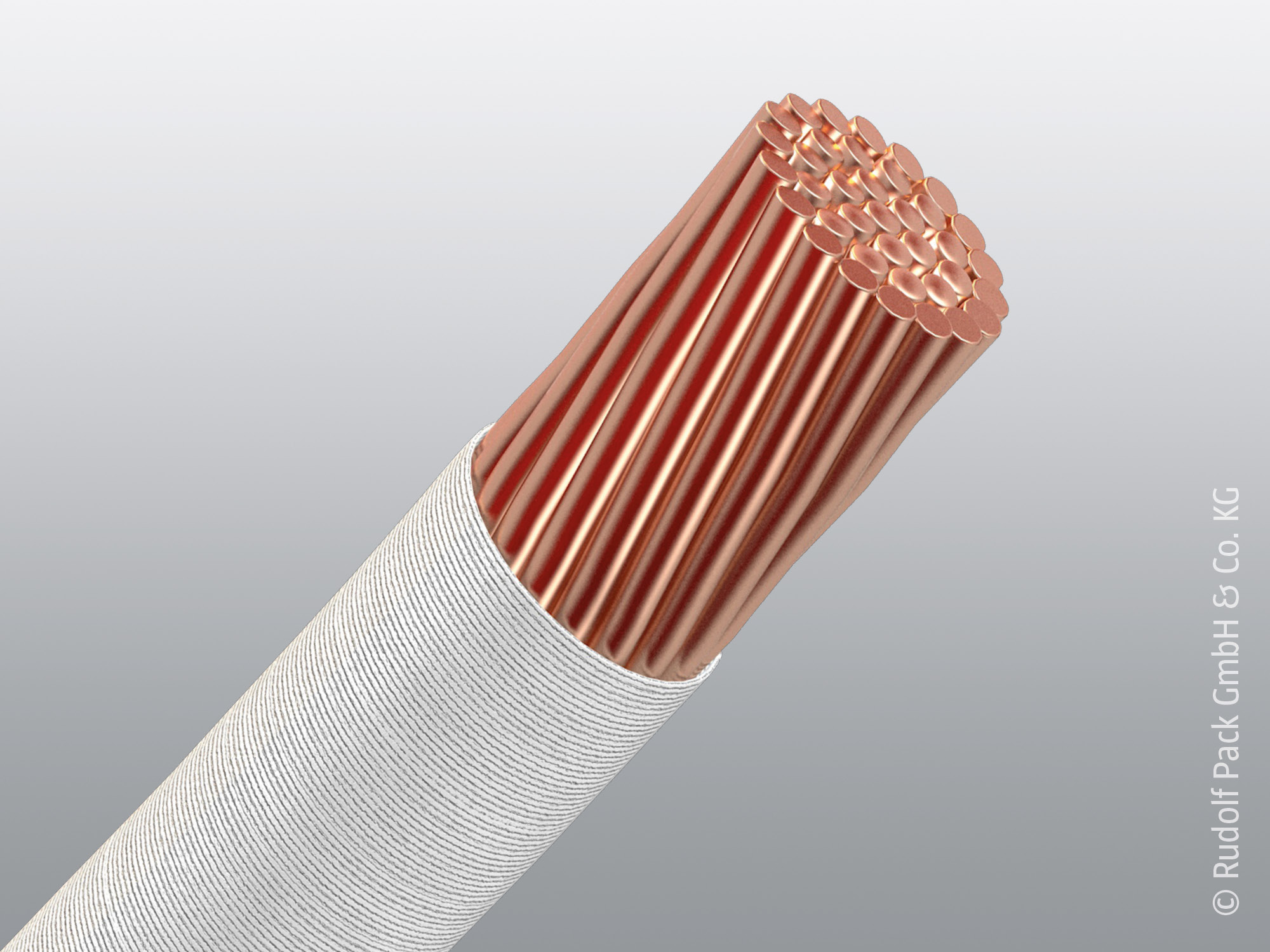

RUPALIT® Plus
RUPALIT® Plus bietet verstärkten elektrischen Schutz für anspruchsvolle Hochspannungsanwendungen bei gleichzeitiger HF-Verlustoptimierung. Die integrierte Mehrfach-Isolation ermöglicht platzsparende Konstruktionen ohne Kompromisse bei der Sicherheit.
