Flache HF-Transformatoren
Spezialisierte Litzen für flache Wicklungen in der Luft- und Raumfahrt
PACK LitzWire entwickelte gemeinsam mit einem Luftfahrt-Hersteller eine HF-Litzenlösung für extrem flache Transformatoren, die hohe Ströme sicher leitet und auch unter extremen Bedingungen zuverlässig bleibt.
Die Herausforderung
Für einen Flugzeug-Transformator arbeitete PACK LitzWire an einer hochfrequenzoptimierten, flachen Wicklung, die gleichzeitig hohe Ströme sicher führen sollte.
Die Herausforderung bestand darin, das enge Bauraumprofil zu realisieren, Hotspots in den inneren Windungen zu vermeiden und den extremen Luftfahrtbedingungen wie Vibrationen, Stößen und Feuchtigkeit standzuhalten.

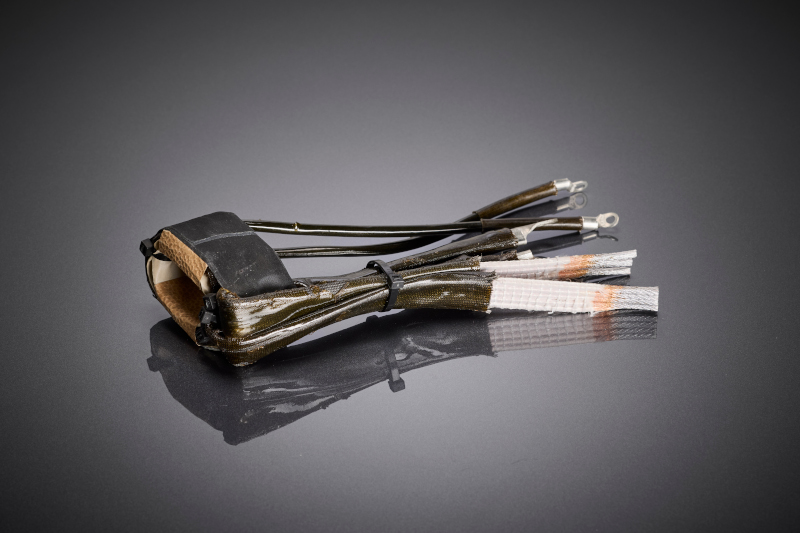

Flach ausgeführter Hochfrequenztransformator mit profilierten HF-Litzen, ausgelegt für hohe Ströme und ein besonders geringes Bauprofil.

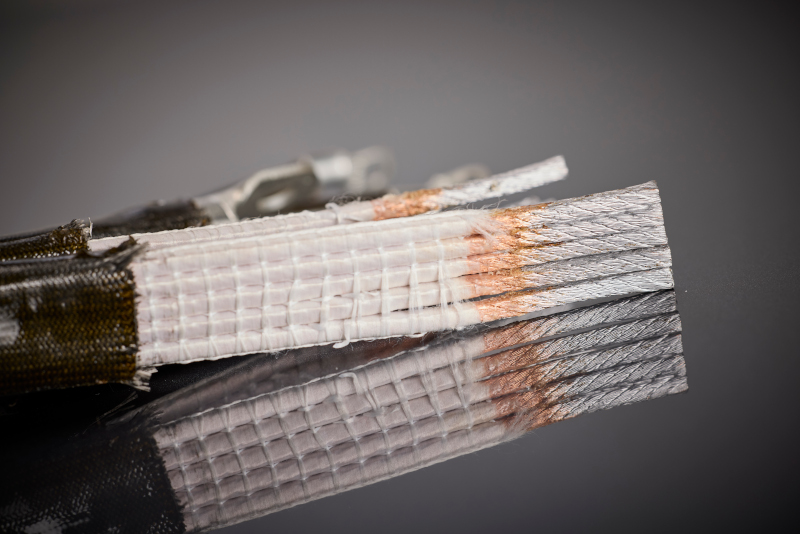

Detail der profilierten RUPALIT® Planar-Litze mit hohem Kupferfüllfaktor zur gleichmäßigen Stromverteilung in flachen Wicklungen.
Lösungsstrategie
PACK LitzWire empfahl den Einsatz von RUPALIT® Planar, einer profilierten HF-Litze mit rechteckigem Querschnitt. Dieses Profil ermöglichte einen hohen Kupferfüllfaktor und ließ sich ideal in flache Spulen integrieren. Durch die gewinkelte Anordnung der Einzeldrähte wurden Hotspots minimiert. Eine widerstandsfähige Polyimid-Beschichtung sorgte zudem für mechanische Stabilität, Isolation und thermische Beständigkeit unter den anspruchsvollen Luftfahrtbedingungen.
Ergebnis
Dank dieser Lösungen konnte der Hersteller einen deutlich kompakteren Transformator realisieren, der die strikten Sicherheitsabstände einhielt und problemlos zertifiziert wurde. Die vorgeprüften Materialien und die optimierte Litzenkonstruktion beschleunigten den Zertifizierungsprozess und stellten die hohe Sicherheit und Effizienz der Anwendung sicher.

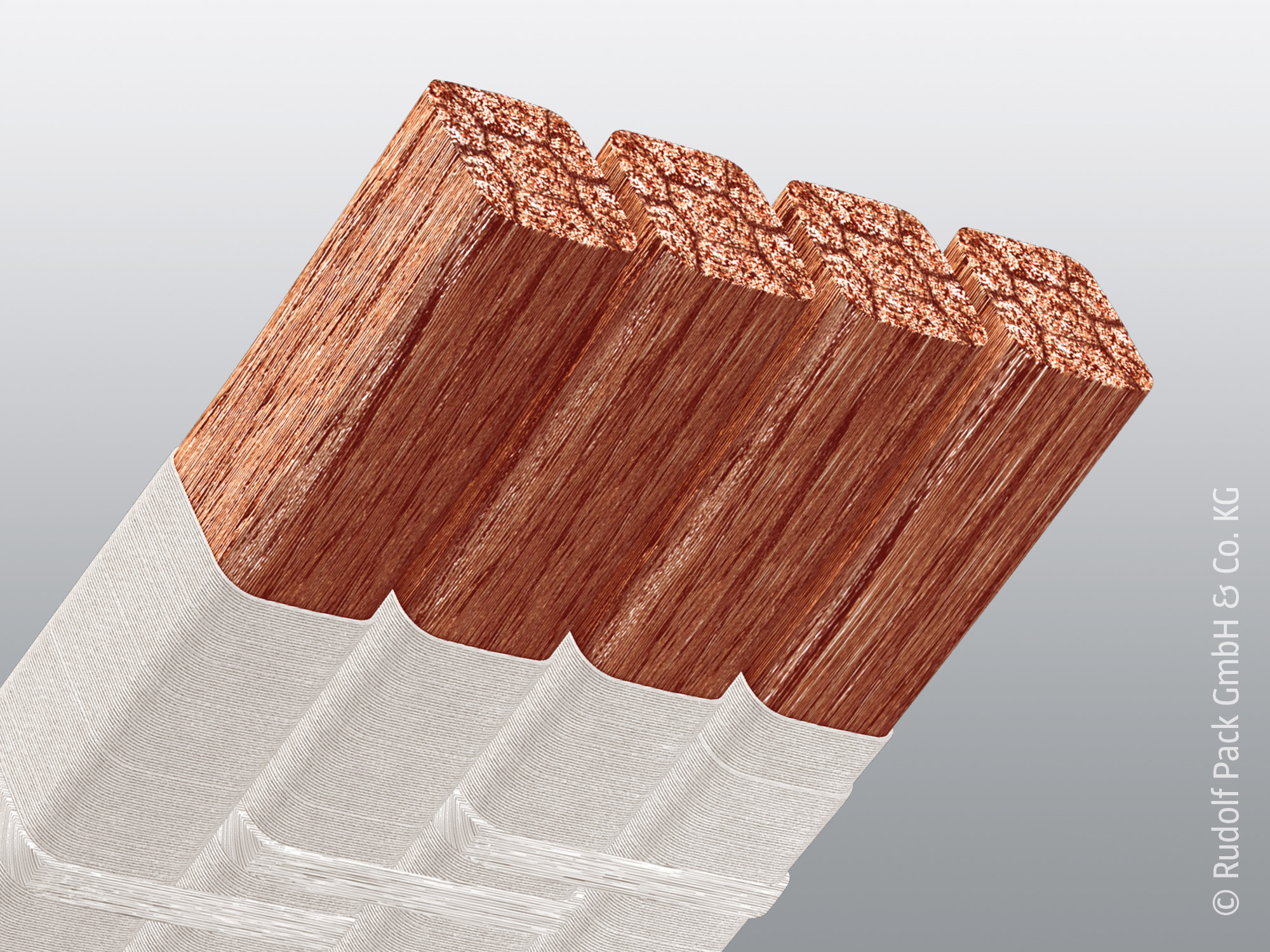

RUPALIT® Planar
Diese elegante Geometrie minimiert Streuinduktivitäten und ermöglicht feldkompensierte Wicklungen für Hochleistungsanwendungen. Ideal für Transformatoren mit hohem Ausgangsstrom und Induktionsheizungen bis in den kW-Bereich.
