Patientensicherheit first: Normkonforme Trafowicklungen nach IEC 61558
PACK LitzWire unterstützte einen Hersteller medizinischer Geräte bei der Entwicklung von HF-Litzen für Trenntransformatoren, die höchste Isolationsstandards erfüllen und gleichzeitig Bauraum sparen.
Die Anwendung
Für einen Medizintechnik-Hersteller begleitete PACK LitzWire die Optimierung von Trenntransformatoren in Hochfrequenz-Chirurgiegeräten und bildgebenden Systemen. Ziel war es, die Wicklungen so auszuführen, dass Patientenschutz (MOPP) und maximale Spannungsfestigkeit gewährleistet waren, ohne auf Miniaturisierung und effiziente Bauweise zu verzichten.
Die Herausforderung
Die Herausforderungen lagen in der strikten Einhaltung der Normen IEC 61558 und IEC 60601. Die Transformatoren mussten große Kriech- und Luftstrecken einhalten, um eine verstärkte oder doppelte Isolation zu gewährleisten, gleichzeitig aber kompakt bleiben. Herkömmliche Wicklungen erforderten zu viel Platz für Tape-Lagen und konnten den Bauraum nicht optimal ausnutzen.

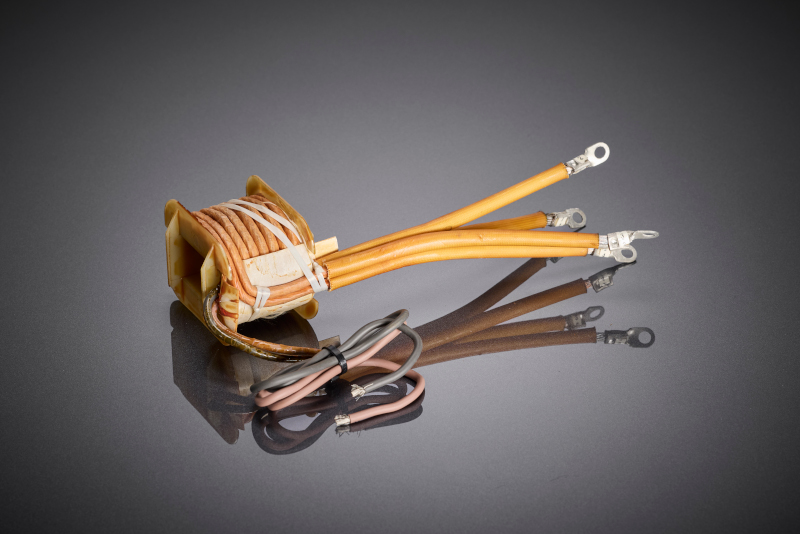

Der HF-optimierte Trenntransformator zeigt eine kompakte Wicklungsauslegung, bei der verstärkte Isolation und Patientenschutz gemäß IEC-Normen bereits auf Leiter- und Wicklungsebene umgesetzt sind.

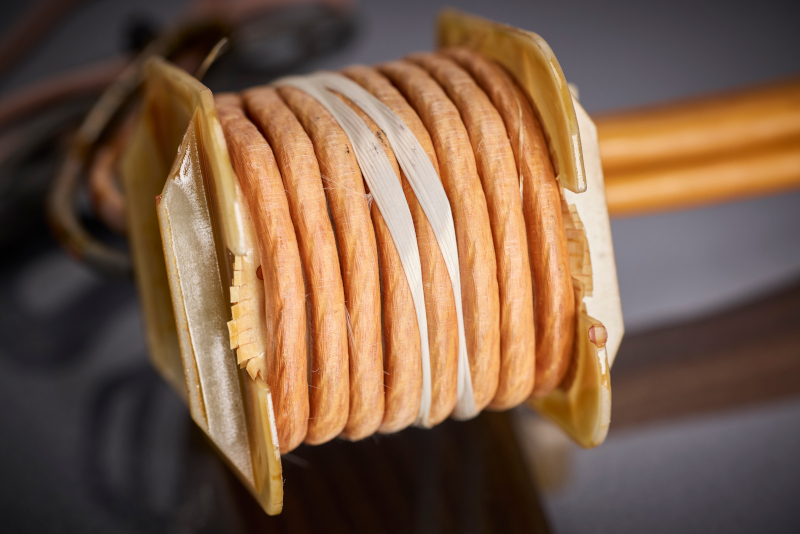

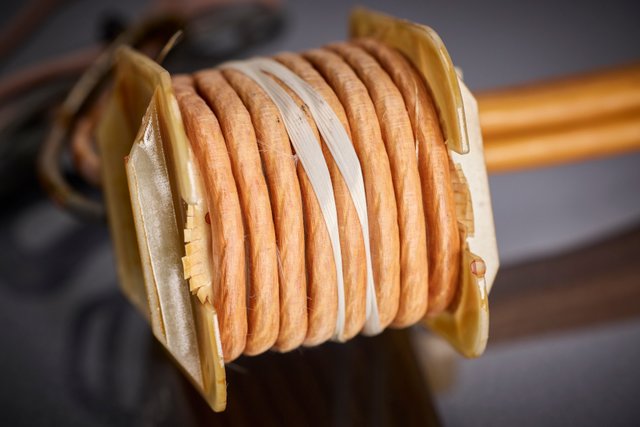

Die mehrfach isolierte HF-Litze ermöglicht große Spannungsfestigkeit und sichere Kriechstrecken, ohne zusätzlichen Bauraum durch Tape-Lagen zu beanspruchen – eine zentrale Voraussetzung für MOPP-konforme Medizintechnik.
Lösungsstrategie
PACK LitzWire empfahl Litzen mit mehrfach extrudierten Isolationen (Triple Insulated Wire Konzepte) und Folienisolation, die die verstärkte Isolation direkt am Leiter ermöglichten. Durch diese Maßnahme konnte der Wickelraum effizienter genutzt werden. Zusätzlich unterstützte Pack LitzWire den Kunden bei der Materialauswahl, lieferte vollständige Datenblätter und UL-Zulassungen und beriet beim Wickelprozess, um Mikrorisse in der Isolation zu vermeiden.
Ergebnis
Dank dieser Lösungen konnte der Hersteller einen deutlich kompakteren Transformator realisieren, der die strikten Sicherheitsabstände einhielt und problemlos zertifiziert wurde. Die vorgeprüften Materialien und die optimierte Litzenkonstruktion beschleunigten den Zertifizierungsprozess und stellten die hohe Sicherheit und Effizienz des medizinischen Geräts sicher.
RUPALIT® Plus mit Extrusion

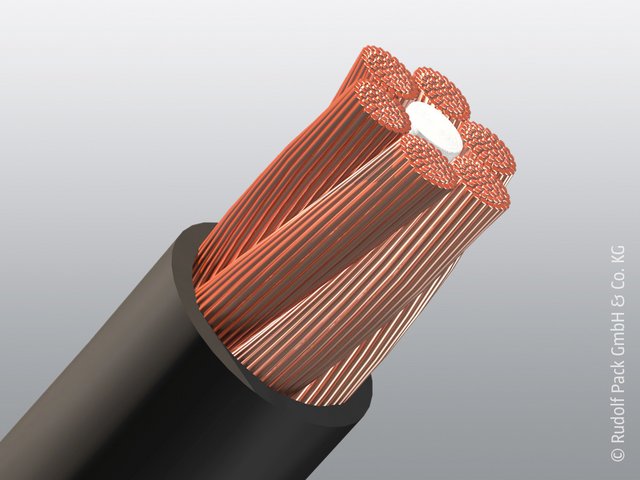

Die Extrusion mit Fluorpolymeren realisiert höchste chemische Beständigkeit und individuell anpassbare Isolationsstärken für anspruchsvolle Umgebungen.
