Extrem robuste HF-Litzen für militärische Elektronik
Pack LitzWire-Beratung im Verteidigungssektor
Für einen Hersteller in der Wehrtechnik wurde eine HF-Litzendrahtlösung entwickelt, die selbst unter extremen Belastungen wie Stößen, Vibrationen und EMV-Einflüssen zuverlässig arbeitet.
Die Herausforderung
In einem Projekt für militärische Transformatoren und Filter wurde eine HF-Wicklung entwickelt, die den hohen Anforderungen an Ströme, thermische Belastung und mechanische Beanspruchung gerecht wurde. Die Bauteile sollten trotz begrenztem Platz stabile Leistung liefern und auch unter EMV-relevanten Bedingungen zuverlässig funktionieren.

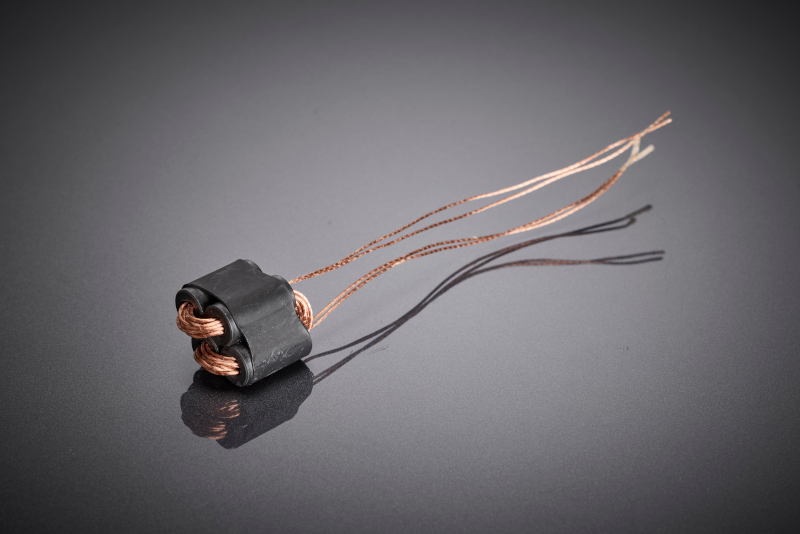

Die kompakte Ferritkern-Baugruppe mit hochisolierter HF-Litze ist auf extreme mechanische, thermische und elektromagnetische Belastungen ausgelegt und unterstützt den zuverlässigen Einsatz in militärischen Elektronikanwendungen.

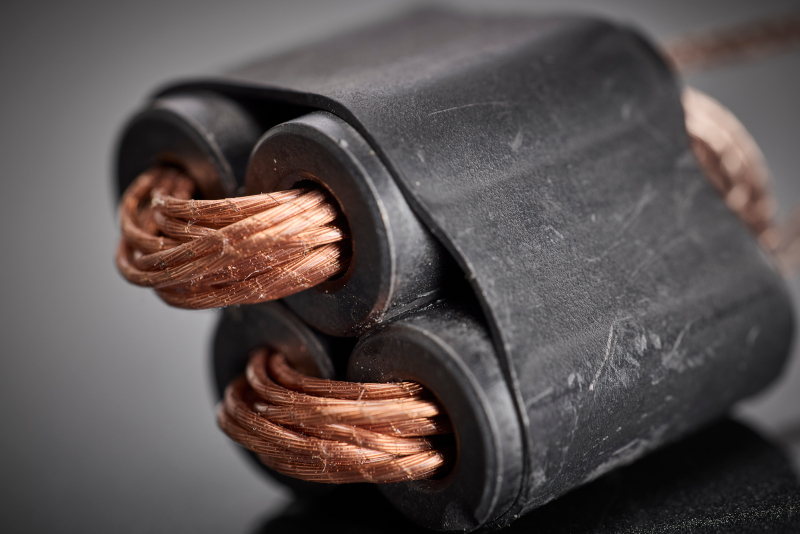

Die mehrfach isolierte HF-Litze mit dichter Bündelung und präziser Führung durch den Ferritkern unterstreicht das robuste Isolations- und EMV-Konzept für hochzuverlässige militärische Systeme.
Lösungsstrategie
Dazu kamen hochisolierte RUPALIT®-Litzen mit Dreifach-Silikonisolation zum Einsatz. Die feine Litzenstruktur verteilte den Strom gleichmäßig, wodurch Hotspots verhindert und AC-Verluste minimiert wurden. Gleichzeitig bot die mehrschichtige Isolation sowohl mechanische Festigkeit als auch hohe Spannungsfestigkeit. Das Design berücksichtigte Anforderungen an die Litze hinsichtlich einer EMV-optimierten Wicklungsanordnung und speziell abgestimmten Ferritkerne, um die magnetische Flussführung zu optimieren.
Ergebnis
Die finale HF-Wicklung erreichte eine außergewöhnliche Robustheit und Zuverlässigkeit. Selbst unter extremen militärischen Bedingungen, wie hohen Schaltströmen, Vibrationen oder Temperaturschwankungen, funktionierte der Transformator stabil und effizient.

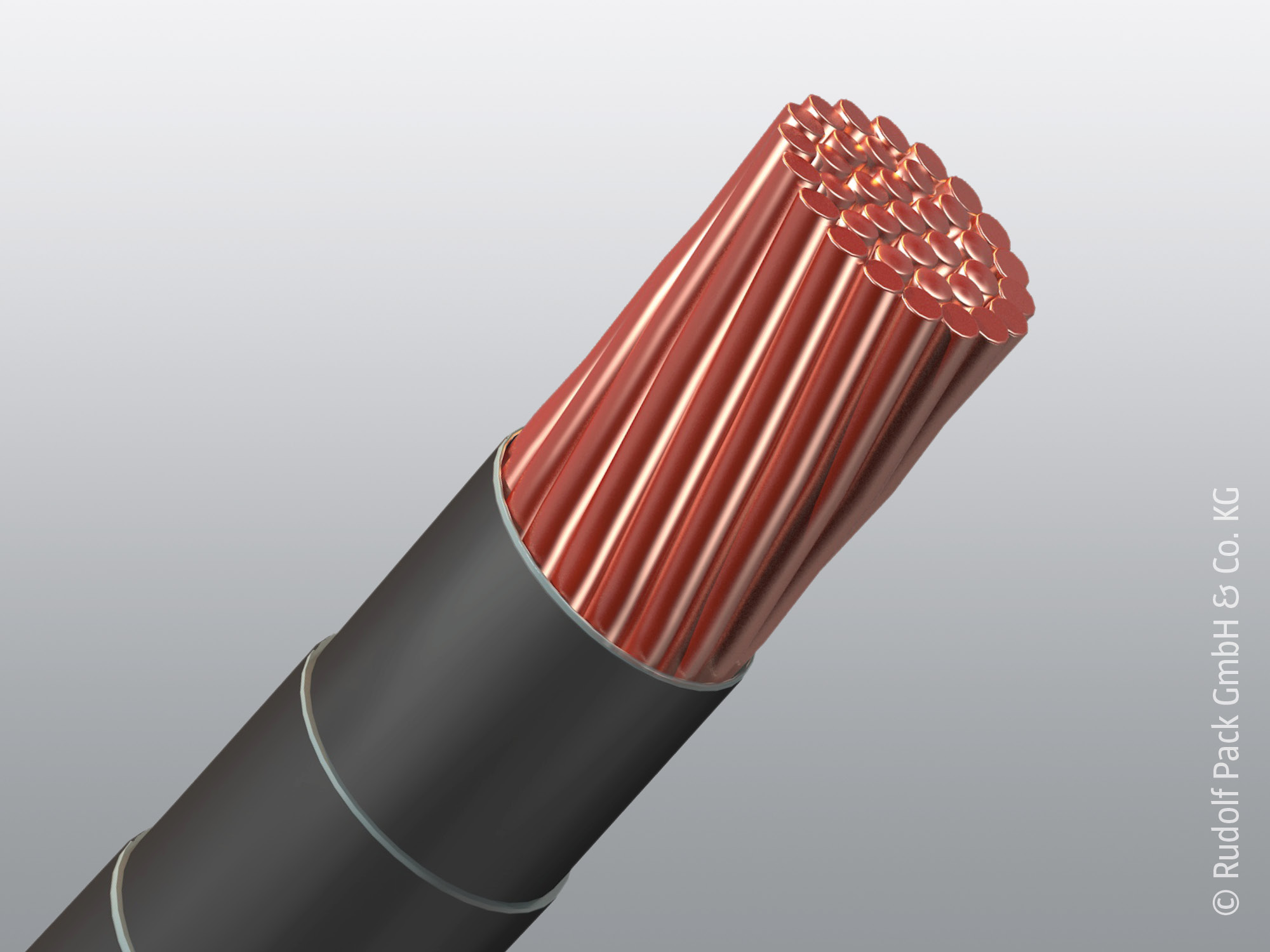

RUPATEX® Litze
Maximale Belastbarkeit für anspruchsvolle Wickelgüter. Überall dort, wo Standard-Hochfrequenzlitzen an ihre mechanischen oder elektrischen Grenzen stoßen, bieten extrudierte Litzen die optimale Lösung. Durch die Ummantelung mit hochwertigen Thermoplasten vereinen diese Leitungen exzellente Hochfrequenz-Eigenschaften mit dem Schutz einer robusten Außenhaut.
